一、概述

      在煤气，烟气，测量中不论采用何种流量计，堵塞和结垢一直影响着仪表的正常使用，以普通阿牛巴均速管为例。由于均速管流量计测杆上各取压孔处的流速是不同的，则各取压孔之间存在一定的压力差，造成各取压孔之间有介质流动,流动的介质中粉尘产生埋积,形成堵塞。另外 大多数工业煤气，烟气中含有水份,水以水蒸汽状态混合于煤气之中,称为湿煤气.当湿煤气流入取压孔内 ，其中的含杂质颗粒的水蒸汽接触取压管内壁冷凝成水,并存积于取压管内,煤气中的脏污粉尘随冷凝水析出,在取压管内壁结垢，往往测杆下端测孔的堵塞较为严重,即使采用蒸汽或氮气吹扫,也只能吹通测杆上端的取压孔而下端取压孔依然堵塞。由于其原料的特殊性,焦煤气中的粉尘及奈粘结性极强,所产生的结垢堵塞，很难清除。

      济南仕中仪表自主研发的力尔巴流量计经过多年不断的产品升级后，吸取其它差压流量计的长处及经验，在分析均速管式流量计取压孔容易堵塞机理的基础上,设计了独有的切口结构，并获得了国家专利技术。

      力尔巴流量计的探头上仅有一个全压取压孔，取压管内介质相对静止，取压孔内不易形成粉尘埋积。由于探头采用独有切口设计，向下安装烟气，煤气中的冷凝水随时滴入管道,冷凝水不会再存积于引压管内。另外力尔巴流量计配有在线吹扫接口，一旦发生堵塞可随时进行吹扫。这样较好解决了在测量煤气等脏污介质的堵塞、取压管内壁结垢等问题，我们的节能防堵型力尔巴计量装置在此工况可以在保证测量的前提下保证三年免维护。

二、测量原理

      LRB-力尔巴探头是力尔巴流量计的传感部分，它将管道中某点的流体流速转变成一个对应的差压信号。其采用新一代的专利设计结构，独有的探头形式具有测量压力损失小、污物不易堆积的性能;新螺纹杆装置可以对测管的插入位置进行精确调整，保证测量精度;密封室与球阀装置使得测管可以不断气安装检修。

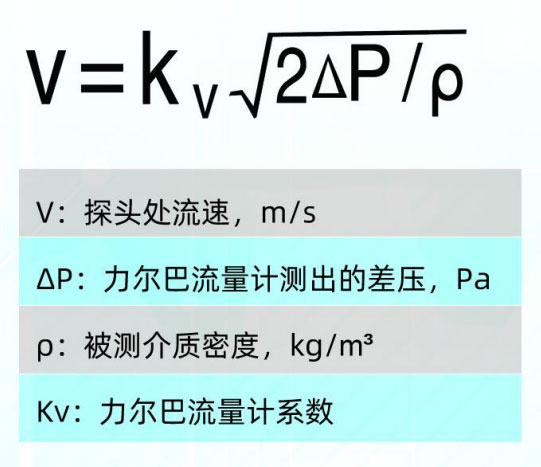

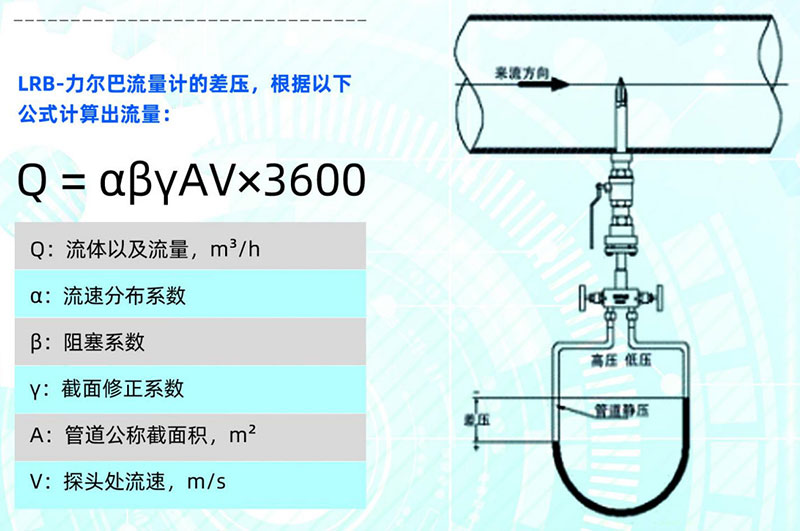

      LRB-力尔巴流量计是根据动压转变静压原理工作的。探头迎流面的测孔测出流体的总压，探头后流面的孔测出流体的静压。根据伯努利方程可以得到探头处流速与差压有以下关系：

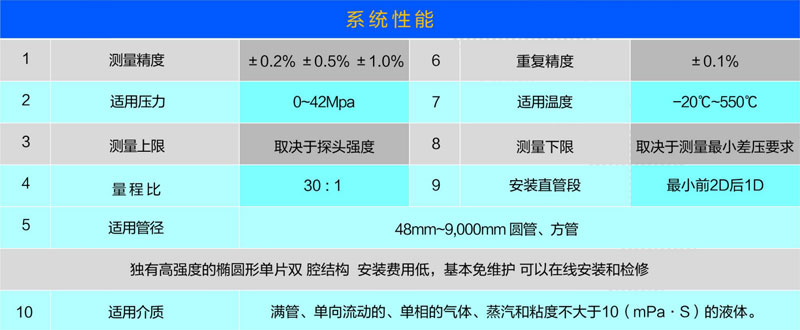

三、LRB-力尔巴测量系统的性能

四、LRB-力尔巴流量计优势

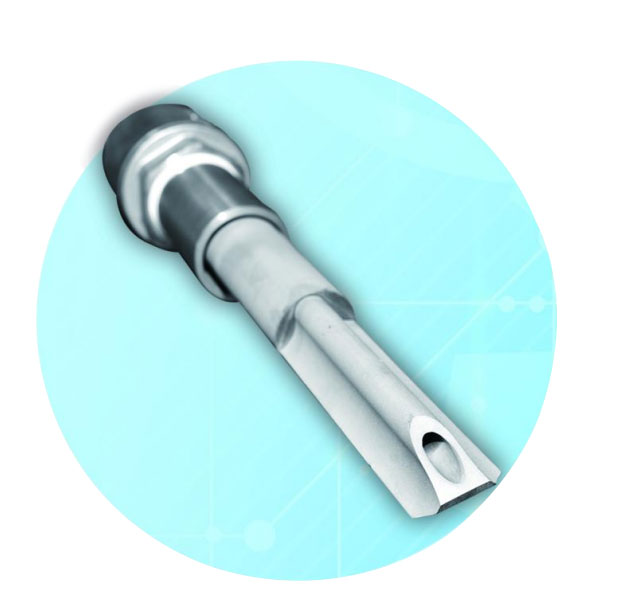

探头结构：

      零堵探头由于探头采用独有切口设计，中心取压孔，可在线自疏解技术成功解决易沉积，结垢介质的堵塞，磨损等问题，相对于分布式取压法的设计结构，本质结构防堵可达到三年免维护。

产品性能：

      运用ABB高精准校验仪，进行现场实际测量流速分布，温度，压力，并且现场校准，模拟流场测量，分段进行流量系数的补偿，有效的减少了流量计前后直管段，满足系统工艺的直管段不足的要求，达到更高的测量精度。

产品配置：

      采用全球最可靠的差压式流量测量原理进行体积流量和质量流量的计算，以最低的工况直管段要求(前1D 后 1D)和高效企业特殊定制服务.与美国艾默生合作采用罗斯蒙特3051SMV多参数变送器:可温度、压力、流量同时显示.电动吹扫装置，自动反吹装置，可保证五年不堵。在线插拔技术，可配置在线插拔功能组件，现场可以随时、反复拆卸，解决企业无需停车，不影响生产情况进行安装。

适用于要求低阻损：

      适用于要求低阻损(低运行费用)、大管道、方形、矩形和其它异形管道流体流量测量。

      如电厂锅炉引送风流量、除尘气体流量、冶金企业的高炉煤气 焦炉煤气 流量等大型管道流量测量。

温度压力差压(流量)测量一体型：

      适用于既需流量测量，又需温度或压力测量，或温度压力测量的高温高压液体，各种工况的气体和蒸汽流量测量。由此，可方便地在人工智能流量运算显示器中作被测介质流量的温压补偿。所以特别适用于单位之间的蒸汽流量和各种气体流量结算计量锅炉蒸汽产量计量。

连续反吹型：

      特别适用于高含尘气体的流量测量，如:转炉煤气、高炉煤气、焦炉煤气、发生炉煤气、烧结烟气、除尘气体以及过程气(汽)体等的流量测量和高含悬浮物液体的流量测量。

隔离型：

      适用于高温高黏度和高腐蚀性液体的测量和易结晶、易堵塞、易腐蚀的气(汽)体的流量测量。

不断流取出型：

      在生产过程进行中，当力尔巴流量计被堵塞时可在线拆除清洗和安装，而不中断被测流体输送，所以适用于连续反吹型力尔巴流量计适用的所有场合。

      我公司有完善的力尔巴流量计生产设备和先进的检查、测试、试验和标定装置。其中高精度现代化的流量仪表标定装置，除标定我公司生产的流量仪表外，还承接各单位的各种流量仪表的检修与标定工作。

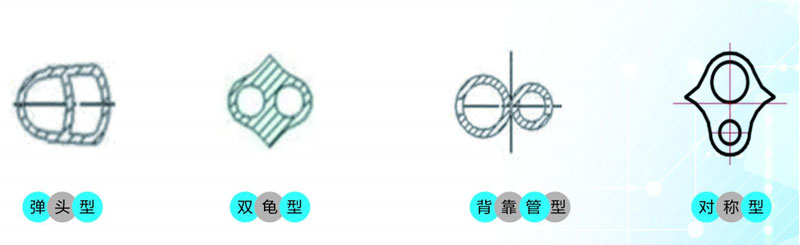

五、与同类产品相比较图

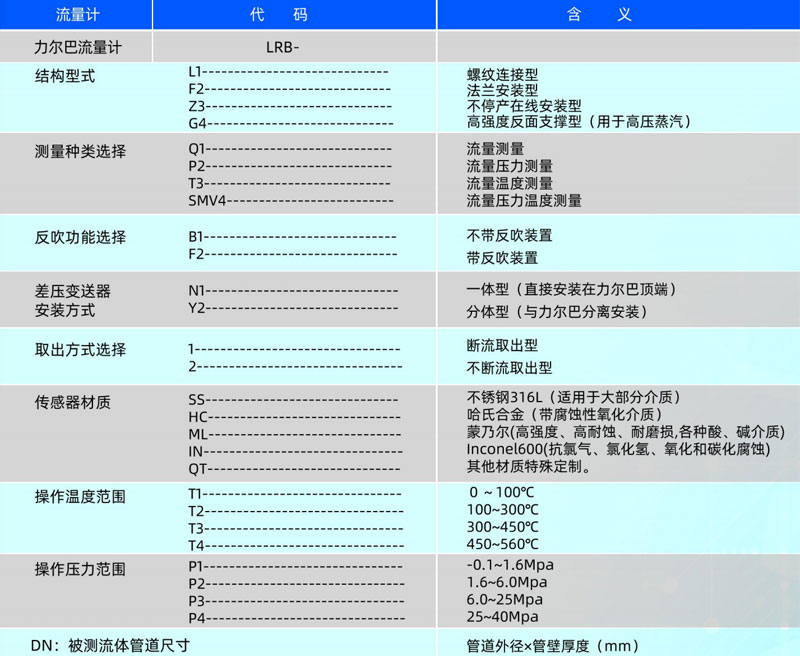

六、选型说明
