一、概述

      平衡流量计是一种较为特殊的差压式流量仪表，源自2003年美国航天飞机主发动机测液氧流量计，由美国NASA采用流量仿真技术设计和研发。它采用独特的等雷诺数、增加节流件厚度和加工精度，使流动性能接近文丘里，构造依然简洁、安全，性能有质的飞跃，巧妙的结构设计能在最短的直管段要求下，用相对较小的永久压损换来较大的稳定差压实现高精度长期稳定测量。平衡流量计是按国标标准IS05167在标准孔板和流动调整器的基础上研发的一种新型节流式流量传感器。平衡流量计用于安装在各种扰动的下游，以最短的直管段敷设提供卓越的性能。

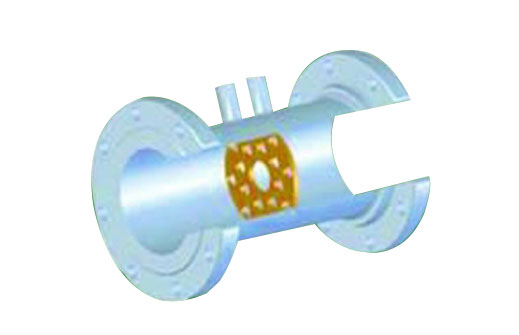

      济南仕中仪表自主研发的平衡流量计是一种革命性的差压式流量仪表对传统节流装置进行了极大地改进，且该流量计具有平衡整流等显著特征，传统节流装置只有一个流通孔径，节流后使流体失去了理想状态，平衡流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的，称为函数孔。当流体穿过圆盘的函数孔时，流体将被平衡整流，涡流被最小化形成近似理想流体，通过取压装置，可获得稳定的差压信号，在经过伯努利方程计算出体积流量、质量流量。平衡流量计工作温度、压力取决于管道和法兰的材质和等级，工作温度最高可达到850℃℃,42MPa。适合极低温流体LNG，液空气，液氮，液氧，液，化乙烯，液氢，液氯等，能有效防止气化，测量效果最佳。平衡流量计可以测量汽液两相、浆料、甚至固体颗粒测量，还可以测量双向流。平衡流量计左右完全对称，因此可以十分方便地测量双向流。

二、平衡流量计优势

1、测量精度高

      由于平衡流量传感器具有多孔结构的特点，能对流场进行平衡，降低涡流、振动和信号噪声，流场稳定性大大的提高，表体采用特制的精密管道和专用取压装置，使精确度比传统节流装置提升了5-10倍。

      经过实流标定，传感器精确度可达 0.2%、±0.5%，适用于贸易计量场合。

2、直管段要求低

      平衡流量传感器能将流场平衡，调整稳定，且压力恢复比传统节流装置快两倍，大大缩短了对直管段的要求。大多数情况下直管段可以小至0.5D~2D，尤其对于特殊或昂贵的管道，采用平衡流量计可以省去大量的直管段。

3、永久压力损失低

      平衡流量计的对称平衡设计，减少了涡流的形成和紊流摩擦，降低了动能的损失，在同样的工况下，与传统节流装置比较，压力损失减少了70%，接近文丘里管，从而节省了相当大的运行成本，值得大量推广。

4、量程比宽

      与传统节流装置相比,平衡流量计极大提高了测量量程比.研究结果显示，雷诺数大于50000时，选择合适的孔径参数，平衡流量计无上限，根据工业测量实际应用的需要，常规测量量程比为10:1，选择合适的参数可以做到30:1或更高。

5、重复性和长期的稳定性好

      平衡流量传感器能将流场平衡稳定，使重复性大大提高,可达到 0.1%。

6、耐脏污不宜堵

      多孔对称的平衡设计，减少了紊流剪切力和涡流的形成，从而大大降低了死区的形成，保证脏污介质顺利通过多个孔，减少了流体孔被堵塞的机会。

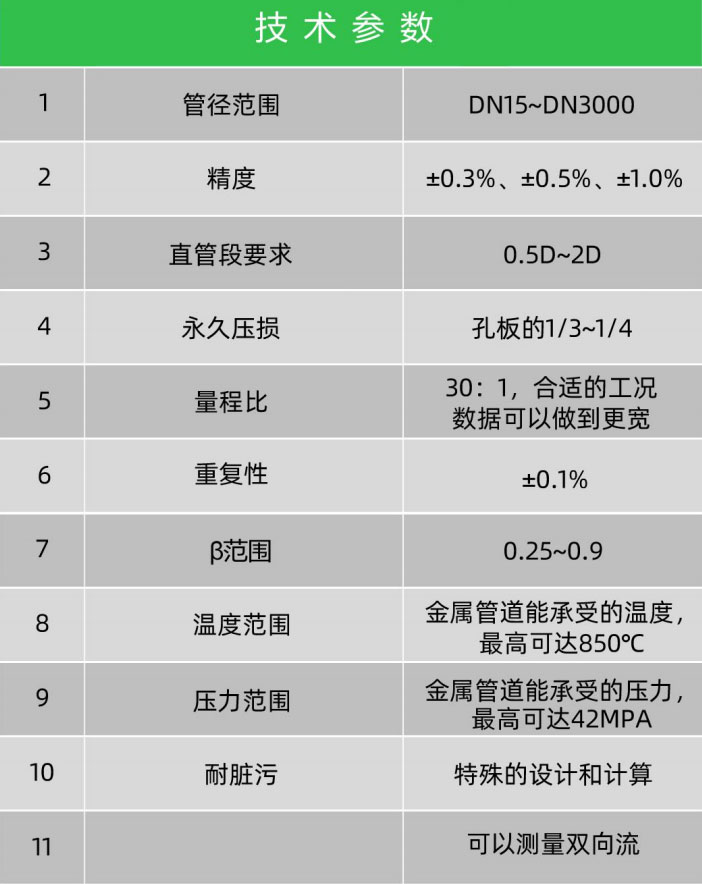

三、技术参数

四、结构图

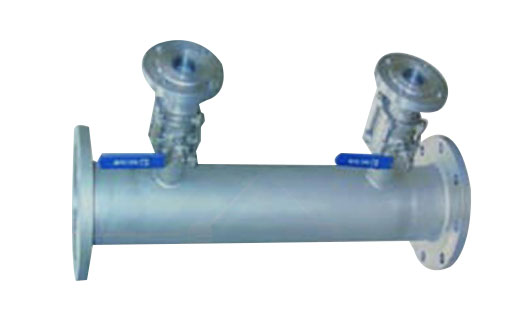

1、管道式SEGD

●工作压力：-0.1Mpa-42Mpa(超过此范围协商订货)

●工作温度：-160℃-700℃

●公称通径：15mm-2400mm(超过此范围可协商订货)

●工作环境温度：≤85℃℃

●工作环境相对湿度：5%-85%

●适用范围：适用于各种液体、气体、蒸汽等的流量测量。可测双向流量。适合各种工况介质的精 密测量，精度高，安装简单维护方便。

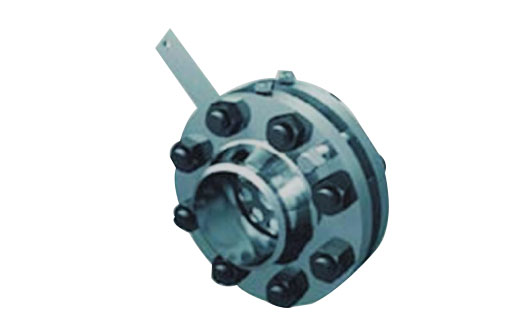

2、法兰对夹式 SEJC

●工作压力：-0.1Mpa-26Mpa(超过此范围协商订货)

●工作温度：-160℃-700℃

●公称通径：15mm-3000mm(超过此范围可协商订货)

●工作环境温度：≤85℃

●工作环境相对湿度：5%-85%

●适用范围：适用于各种液体、气体、蒸汽等的流量测量。可测双向流量。适合各种工况介质的精 密测量，精度高，安装简单维护方便。

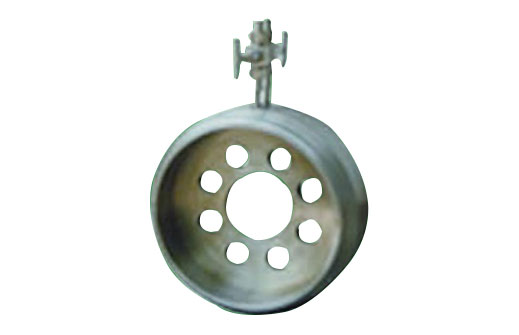

3、焊接式 SEHJ

●工作压力：-0.1Mpa-42Mpa(超过此范围协商订货)

●工作温度：-160℃-550℃℃

●公称通径：15mm-2400mm(超过此范围可协商订货)

●工作环境温度：≤85℃C

●工作环境相对湿度：5%-85%

●适用范围：适用于高温.高压. 蒸汽 液体 气体 的流量计量。可测双向流量。

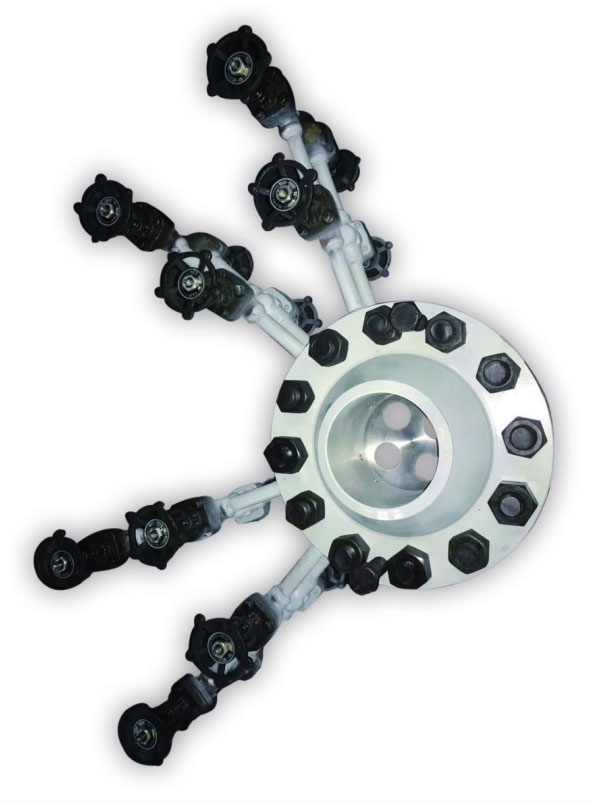

4、双法兰式SESFL

●工作压力：-0.1Mpa-25Mpa(超过此范围协商订货)

●工作温度：-160℃-350℃

●公称通径：50mm-2400mm(超过此范围可协商订货)

●工作环境温度：≤85℃C

●工作环境相对湿度：5%-85%

●适用范围：适用于高粘度、强腐蚀性、含悬浮物、长纤维的液体、蒸汽以及高含尘过程汽(气)体的流量测量外。特别适用於:纸浆、矿浆、煤浆、泥浆、石油和各种石油产品以及各种液态化工产品等。

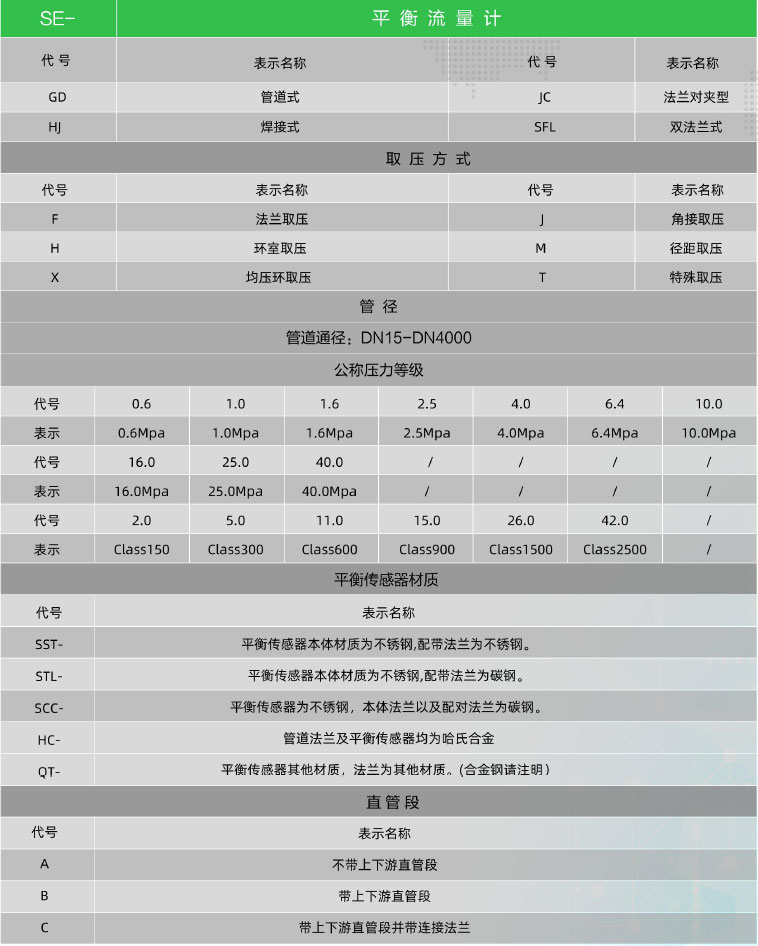

五、选型说明
