一、概述

      LG-X系列一体化智能型楔形流量计，是我公司最新开发、生产的新型流量计。它的问世填补了长期以来国内流量测量领域尚无流量计能对流量变化范围度大(流量随时间变化梯度达数十倍)的城市煤气和天然气准确计量的空白;突破了炼焦、炼油、化工等企业中的焦油、沥青、残渣油、石蜡油、易结晶萘油等各种高粘度液体介质的流量测量难题，同时也在化工企业有极强腐蚀性、并随温度变化而析出结晶的饱和或过饱和酸、碱、盐溶液流量中测量获得广泛应用。

     它极具市场竞争力的特点有:

     1.长期现场运行精度高。在液体流量测量中，精度可达0.2级;在气体测量中，精度可达0.5级。这在差压式流量计中是没有的，在各类流量计中也是不多见的。

     2.流量范围度宽。精度0.2级时，流量范围可达1:25;精度0.25级时，流量范围高达1:33。这是其它差压式流量计无法比拟的。

     3.适用范围极广。迄今为止，尚无任何流量计与其相美。不仅适用于单相流体，也适用于气液、气固和液固等双相流体。其雷诺数最小达300，最高可达1x106以上;所以，形流量计既可工作在层流状态，也可工作在紊流状态，其最低流速达0.01m/s。而且形流量传感器无沉积、不堵塞，可适用于高温、高压、高粘度、强腐蚀的各种液体和高含尘气体的流量测量。

二、楔式流量计优势

1、一体化

      它集楔形流量传感器、三阀组板和差压变送器于一体，去掉了导压管路、各种阀门和管件，大大提高了系统的测量精度与可靠性。

2、智能型

      通过智能型差压变送器的按键或通讯方式设定。在线修改差压变送器的量程可大大拓宽系统的流量测量范围度。

3、长期运行精度高、稳定性好

      测量误差：0.5%F.S;长期稳定性:±0.2%F.S /Y。

4、传感器结构简单、可靠性高、使用寿命长

      楔形流量传感器结构简单、可靠，无可移动部件与易损部件，使用寿命长达10年 以上。

5、适用范围广

      测量介质：除应用于一般气体、液体、蒸汽外，特别适用于高粘度、高腐蚀性、易结晶、含悬浮物、长纤维的液体及高含尘气体的流量测量。

      测量管径：10~1500mm(超过范围可特殊定货)。

      工作范围：工作温度上限560℃，工作压力上限40Mpa。

      雷诺系数使用范围广：下限Red=300，上限Red=1x106以上，它可适用于极低雷诺数(Red=300)的液体流量测量。

6、流量测量范围度

      1∶25，最高可达1:33，当改变差压变送器差压后，可达1:100以上。

7、介质粘度上限

      500mpa·S。

8、最低流速

      测量介质最低流速0.01m/s。

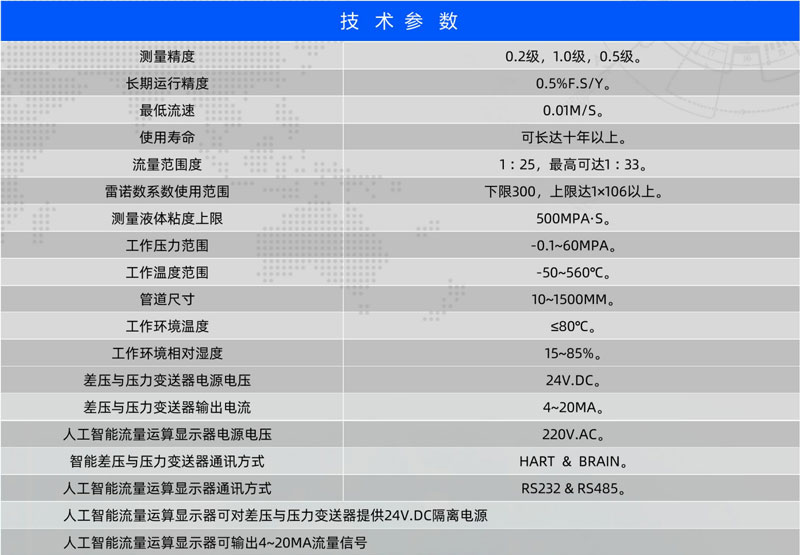

三、主要技术参数

四、结构图

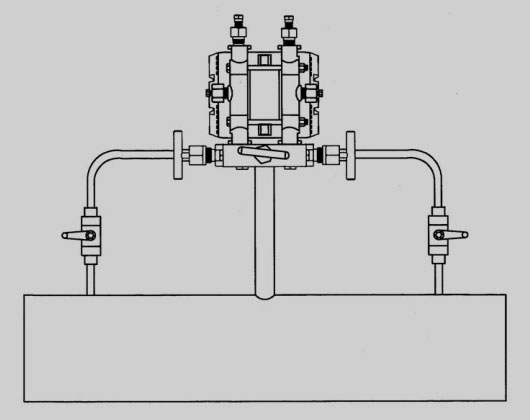

1、一体化智能型焊接安装楔形流量计

●工作压力：-0.1~60Mpa

●工作温度：-50~560℃

●公称通径：10~1500mm(超过此范围可协商定货)

●工作环境温度：≤80C

●工作环境相对湿度：15~85%

●适用范围：除适用于高温、高压液体、气体和蒸汽的流量测量外特别适合于含悬浮物的液体、高含尘气体的流量测量。如：高炉煤气、焦炉煤气、转炉煤气、发生炉煤气、除尘气体等高含尘气体、污水以及含泥沙与杂物的江河源水等。

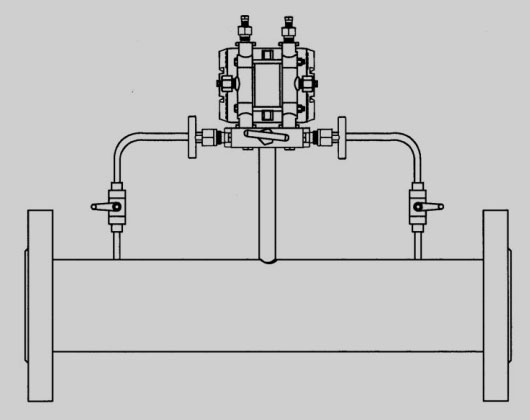

2、一体化智能型法兰安装楔形流量计

●工作压力：-0.1~60Mpa

●工作温度：-50~560℃C

●公称通径：10~400mm(超过此范围可协商定货)

●工作环境温度：≤80℃C

●工作环境相对湿度：15~85%

●适用范围：除适用于高温、高压液体、气体和蒸汽的流量测量外特别适合于含悬浮物的液体、高含尘气体的流量测量。如:高炉煤气、焦炉煤气、转炉煤气、发生炉煤气、除尘气体等高含尘气体、污水以及含泥沙与杂物的江河源水等。

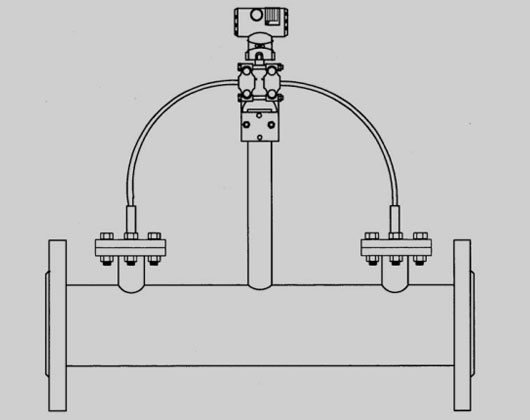

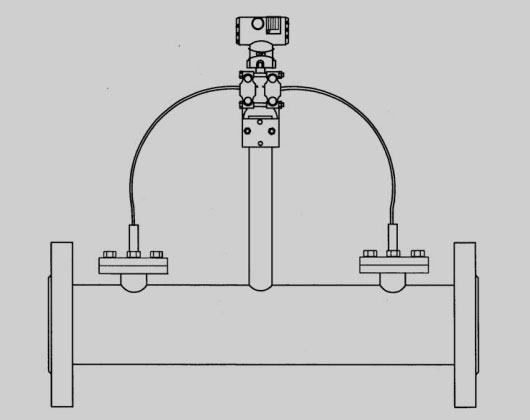

3、一体化智能型双法兰取压楔形流量计

●工作压力：-0.1~60Mpa

●工作温度：-50~400℃C

●公称通径：10~1500mm(超过此范围可协商定货)

●工作环境温度：≤80C

●工作环境相对湿度：15%~85%

●适用范围：除适用于公称通径为10~1500mm，温度≤400℃，高粘度、强腐蚀性、含悬浮物、长纤维的液体、蒸汽以及高含尘过程汽(气)体的流量测量外。特别适用於:纸浆、矿浆、煤浆、泥浆、焦油、石油和各种石油产品以及各种液态化工产品等。

4、一体化智能型法兰安装平法兰取压楔形流量计

●工作压力：-0.1~60Mpa

●工作温度：-50~400℃C

●公称通径：10~400mm(超过此范围可协商定货)

●工作环境温度：≤80℃

●工作环境相对湿度：15~85%

●适用范围：除适用于公称通径为50~400mm，温度≤400℃,高粘度、强腐蚀性、含悬浮物、长纤维的液体、蒸汽以及高含尘过程汽(气)体的流量测量外。特别适用於:纸浆、矿浆、煤浆、泥浆、焦油、石油和各种石油产品以及各种液态化工产品等。

5、一体化智能型焊接式夹套保温楔形流量计

●工作压力：-0.1~60Mpa

●工作温度：-50~400℃

●公称通径：10~1500mm(超过此范围可协商定货)

●工作环境温度：≤80°C

●工作环境相对湿度：15~85%

●适用范围：温度≤400°、高粘度、易结晶、含悬浮物、长纤维、强腐蚀性的液体、高含尘气体和蒸汽以及易结晶过程汽(气)体的流量测量。如:焦油、萘油、蒽油、石蜡油、残渣油、油漆、过饱和酸、碱、盐溶液以及其它高粘度化工产品。6、一体化智能型法兰安装夹套保温式流量计

●工作压力：-0.1~60Mpa

●工作温度：-50~400℃C

●公称通径：10~400mm(超过此范围可协商定货)

●工作环境温度：≤80℃

●工作环境相对湿度：15~85%

●适用范围：温度≤400℃,高粘度、易结晶、含悬浮物、长纤维、强腐蚀性的液体、高含尘气体、蒸汽以及易结晶汽体的流量测量。如:焦油、萘油、蒽油、石蜡油、残渣油、油漆、过饱和酸、碱、盐溶液等，以及其它高粘度化工产品。

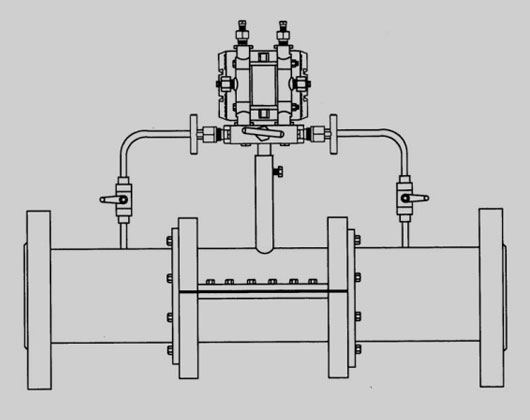

7、一体化智能型节流件可拆卸式楔形流量计

●工作压力：0~10Mpa

●工作温度：-50~80C

●公称通径：50~1500mm(超过此范围可协商定货)

●工作环境温度：≤80C

●工作环境相对湿度：15~85%

●适用范围：高粘度、易结晶、含悬浮物、长纤维、强腐蚀性的液体高含尘气体以及易结晶汽体的流量测量。如:焦油、油、石蜡油、残渣油、油漆、过饱和酸、碱、盐溶液等，以及其它高粘度化工产品。便于用户定期对传感器进行检查与维护。

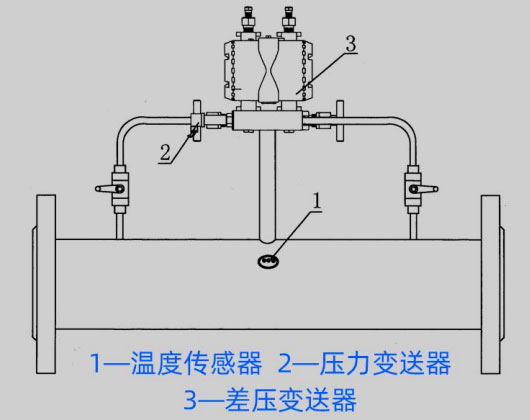

8、温度压力流量测量一体化智能型楔形流量计

●构成：它由01型、02型、03型、04型、05型和06型等通用型形流量传感器改装而成。它是在通用型楔形流量变换器上，加装温度传感器和压力变送器构成。

●特点：温度、压力和流量三参数测量一体化。适用范围:适用于既需流量测量，又需温度或压力测量，或温度压力测量的高温高压液体，各种工况的气体和蒸汽流量测量。由此，可方便地在人工智能流量运算显示器中作被测介质流量的温压补偿。

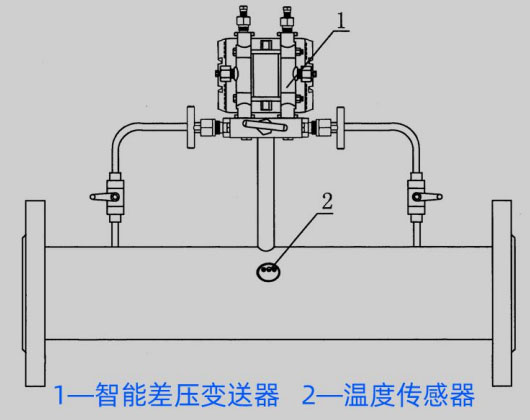

9、温度压力差压测量与补偿运算一体化楔形流量计

●构成：它是在楔形流量传感器上，加装具有温度压力差压测量与温压补偿运算功能的智能差压变送器和温度传感器构成。特点:集温度传感器、压力变送器、楔形流量传感器、差压变送器和三阀组于一体。它具有温度压力和流量测量与显示功能，以及温压补偿运算和通讯功能。

●适用范围：适用于既需流量测量，又需温度或压力测量，或温度压力测量的高温高压液体、各种工况的气体和蒸汽流量测量与温压补偿。

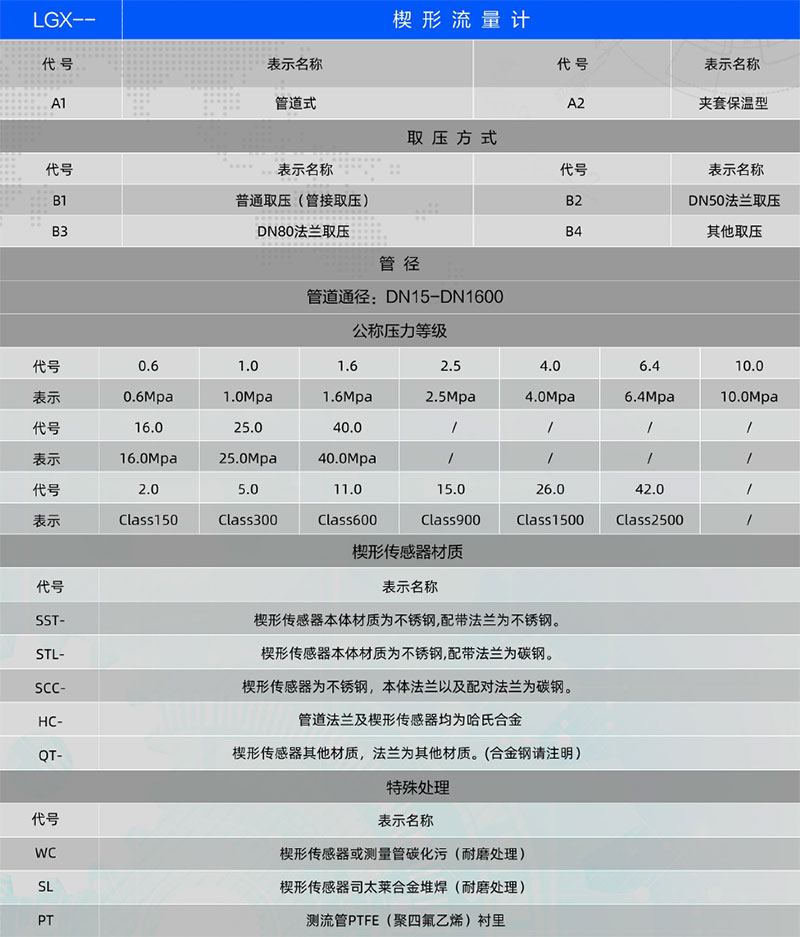

五、选型说明
