V锥流量计

V锥形流量传感器(V-Cone Flowmeter)是目前最先进的差压式流量计之一。它采用与孔板截然相反的节流方式，在管道中心线悬挂一个特制的流线型锥形体来节流，在锥体前方的高速稳流区取正压，在锥体尾部的管道中心稳流区取负压，在雷诺数8000~500万的范围内，流量与差压的平方根成正比。

特点优势

>>无需直管段，安装方便；
>>测量精度高、长期稳定性好；
>>自清洁功能，不易堵塞，可测复杂介质；
>>量程比宽，压力损失小；
>>可测量超高温、超高压介质。

订购热线：15615417995

立即采购

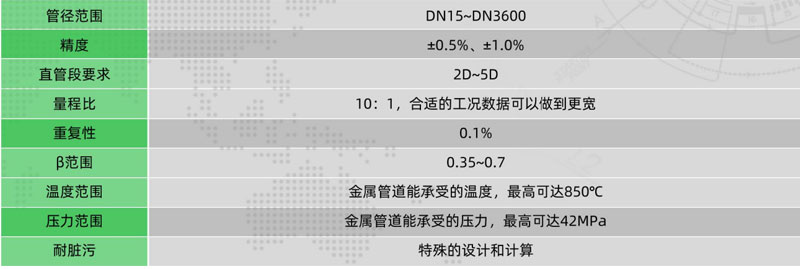

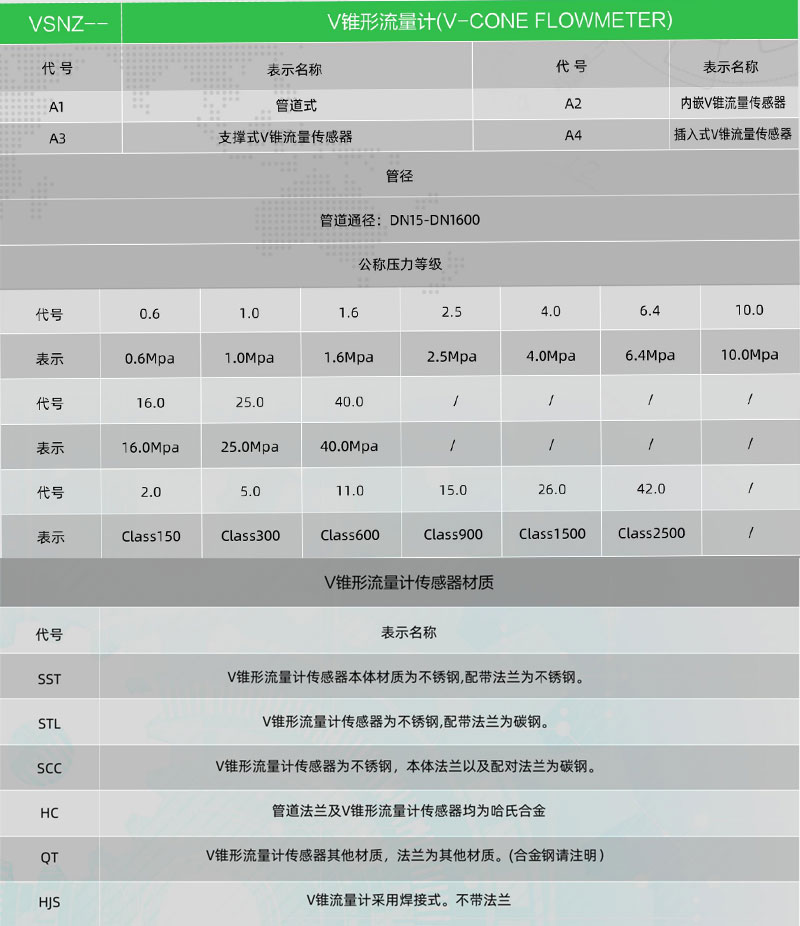

产品详情

一、概述

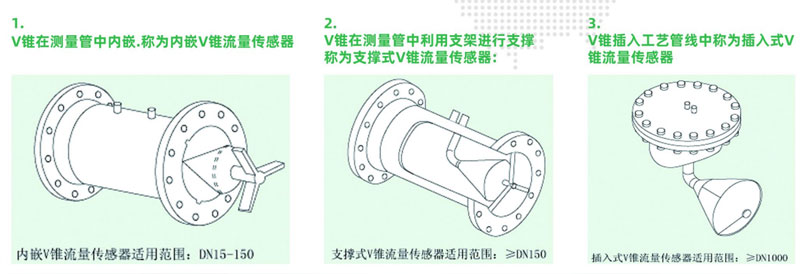

V锥形流量传感器(V-Cone Flowmeter)是目前最先进的差压式流量计之一。它采用与孔板截然相反的节流方式，在管道中心线悬挂一个特制的流线型锥形体来节流，在锥体前方的高速稳流区取正压，在锥体尾部的管道中心稳流区取负压，在雷诺数8000~500万的范围内，流量与差压的平方根成正比。自锥型流量传感器推出以来,便得到了广泛应用。与其它类型的差压流量计对比，由于锥形流量传感器的独特设计,使它扩大了量程比范围,并避免了传统差压式流量仪表在使用上的一些局限性。

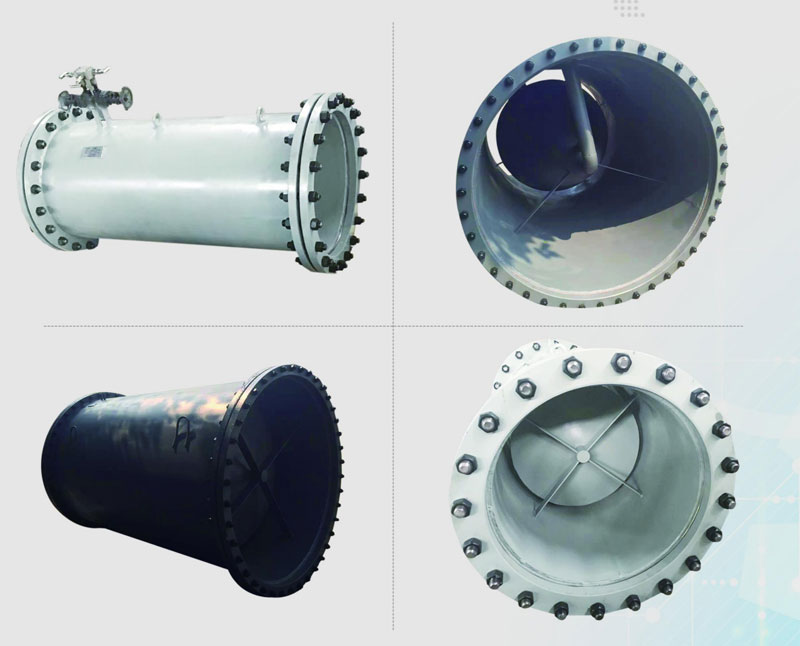

济南仕中仪表自主研发的V-Cone锥形流量计是一种高精度、高稳定性、量程比宽、可测介质广的新型流量计。可测量介质包括液体、气体、蒸汽等几乎涵盖了所有流动性介质。流体的最高工况温度可达800℃,最高压力可达10.5Mpa.。若选用特种材质的表体,介质的工况温度、压力还可以更高。YHNZ型锥形流量计可测量最高雷诺数为500万,最低雷诺数为8000甚至更低产生满刻度差压信号从最低小于0.1千帕到最高几十千帕。由于表体中心的V型圆锥节流体具有独特的整流和自清洁功能，使得它具有前后安装直管段更短(前0 D-3D、后0 D-1D)、自清洁(导压管不堵塞)的特点而成为一种具有独特性能的优异的新型流量计。长期的现场使用证明，锥形流量传感器与一般差压流量计相比具有长期使用精度高、重复性好、受安装条件局限小、耐磨损量程比范围宽、压损小、自清洁的优点。

二、工作原理

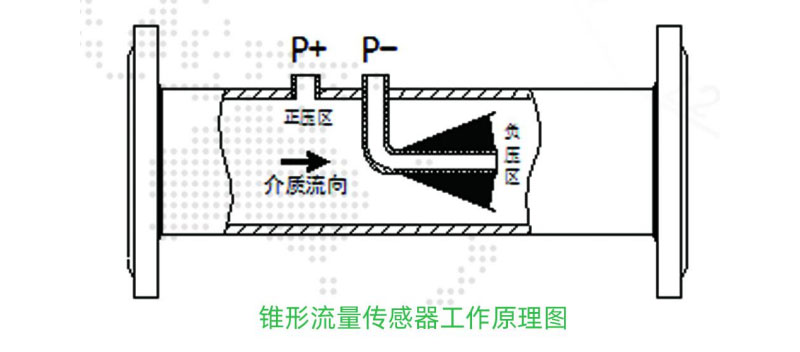

VSNZ锥形流量计属高精度、高稳定性的新型差压式流量仪表。和其他差压式仪表一样，也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内，当压力降低时，速度会增加当介质接近锥体时，其压力为P ，在介质通过锥体的节流区时，速度会增加，压力会降低为P-，如图一所示，P 和P-都通过YHNZ型锥形流量计的取压口引到差压变送器上，流速发生变化时，差压值会随之增大或减小。也就是说对于稳定流体，流量的大小与差压平方根成正比。当流速相同时，锥体节流面积越大，则产生的差压值也越大。

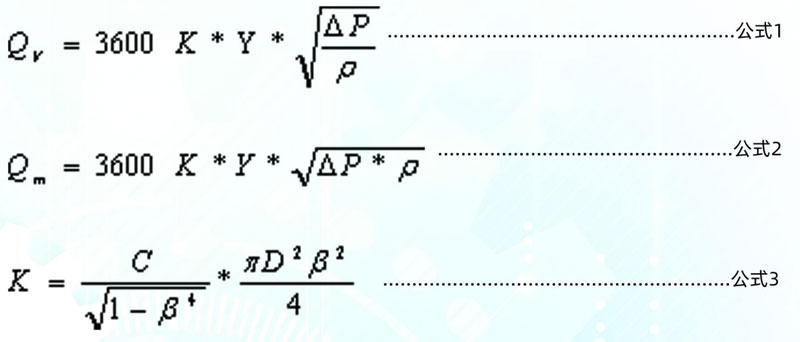

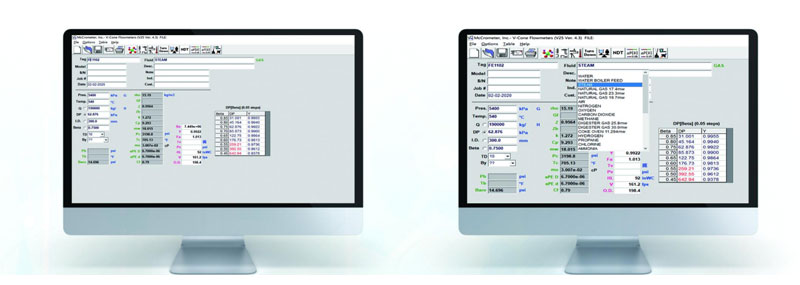

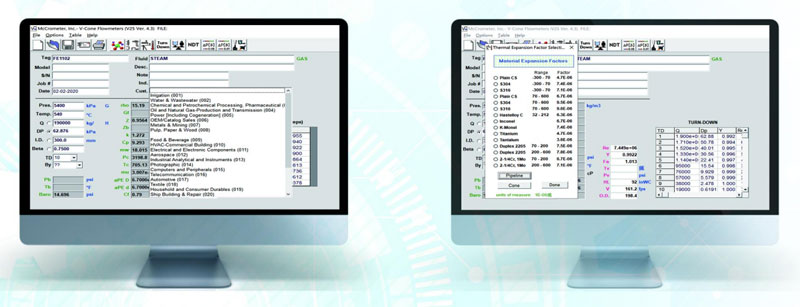

同传统的差压流量计一样，VSNZ锥形流量计流量测量系统也是由表体、三阀组、导压管、差压变送器智能流量积算仪等部件组成，对于蒸汽、气体等可压缩介质，同样需要加装压力变送器、温度变送器进行温压补偿。其具体计算公式如下：

QV......流体工况体积流量(单位:m3/h)

Qm......流体工况质量流量(单位:kg/h)

△P......差压(单位:Pa)

K......流量系数(需在流量检定装置上标定得出。单位:无冈量)

ε...….气体的膨胀系数(一般液体取1.0，气体、蒸汽<1)

p...….流体工况下的密度(单位:kg/m3)

C...….流出系数。(C=实际流量/理论流量，需在流量检定装置上标定得出。单位:无冈量)

β...….等效直径比β=(单位:无冈量)

d...….锥体最大外径(单位:m)

D...….表体内径(单位:m)

三、V锥形流量计(V-Cone Flowmeter)优势

1.无需直管段，安装方便

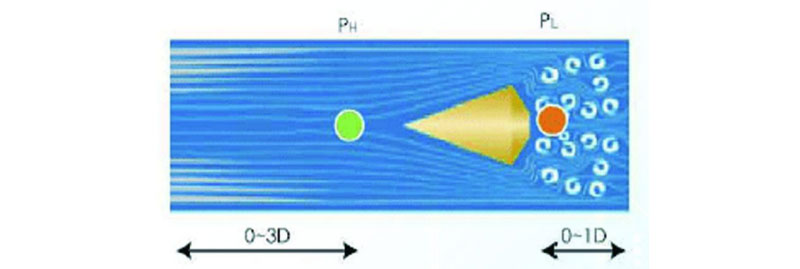

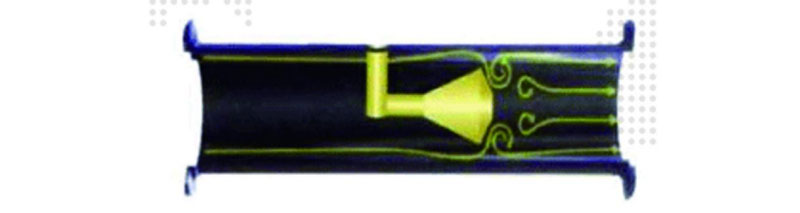

由于VSNZ锥形流量计自身特有的结构，使得它具有自整流的特性。当流体流过锥体的同时，在锥体两侧及靠锥体上下游较窄的区域内，将它直接整流成稳定流体。从而满足计算精度的要求。正是锥形流量传感器自整流的特性，使得仪表安装时并不需要过长的直管段就能获得很高的精度和稳定性。

2.测量精度高、长期稳定性好

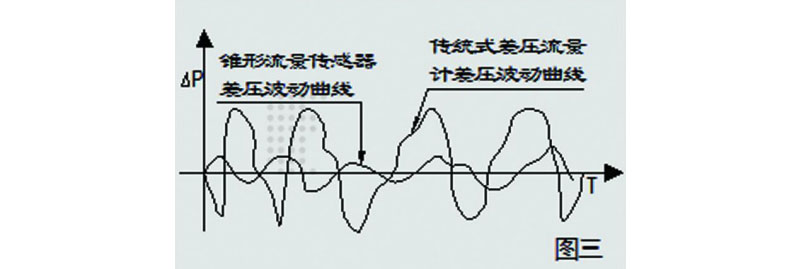

如图三所示，正是由于VSNZ锥形流量计自整流的特性，使得它在正负取压孔处的压力波动非常的小，从而保证了差压的稳定性。和传统的差压式流量计相比，VSNZ锥形流量计具有更高的差压稳性。还由于锥体独特的流线型设计，在流体流动时产生“流线体边界层效应”，使赃污不能磨损锥体，保证了B值长期不变，从而仪表具有了长期、稳定的系数。

3.自清洁功能，不易堵塞，可测复杂介质

当流体流过锥体时，由于在锥体的上游截面积逐渐减小，使得流体的流速不断增加，从而不断地冲刷正取压孔和锥体表面。而在锥体负压区，由于一小段不流动介质的隔离，使赃污和杂质不能堵塞负压孔。正是由于锥形流量传感器的这种自清洁功能，使得它不但可以测量普通介质，还可以测量如焦炉煤气、渣油、原油等易结晶、堵塞的介质。
