一、概述

      本装置是用来测量锅炉空气流量的专用装置，它可以直接安装在送风机入口和送风机与燃烧之间的冷热风道(矩形或圆形)上。该装置能产生0-1000Pa或更大的差压信号，经差压变送器转换成标准电信号(4-20MA)，供检测或控制系统使用，实现锅炉安全、经济运行。

二、特点

1、本装置采独特的机翼线型，能产生较大的差压信号，测量精度较高，流量误差土2%。

2、测量装置对前后直管长度的要求不高。

3、采用双翼或多机翼结构，装置本身长度较短便于安装。

三、结构与原理

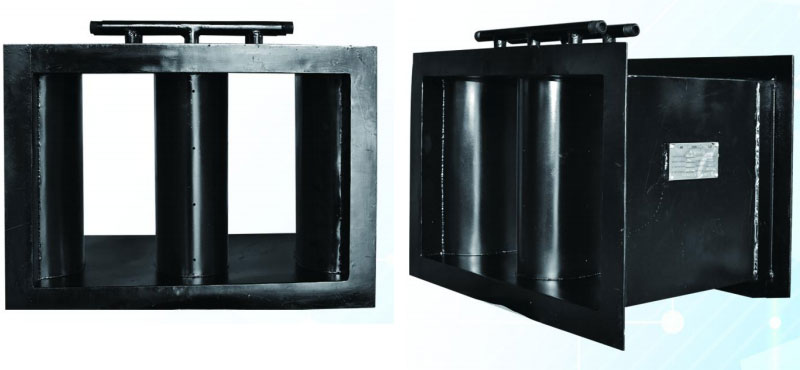

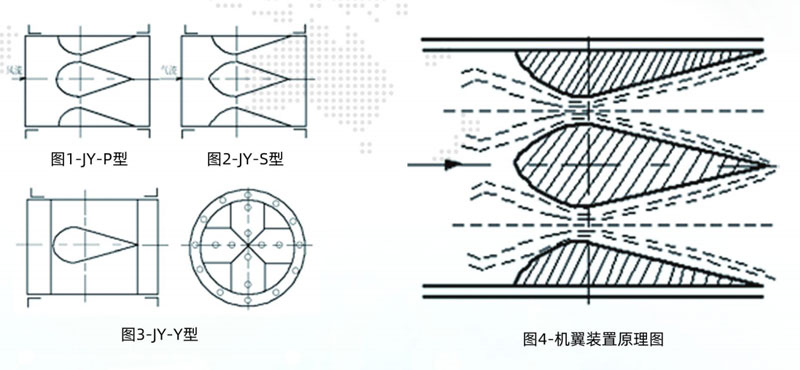

      本装置是由1~2个全机翼(或多个)和两个半机翼，取样管传压管及--段矩形或圆形风道构成。装置分三种型号:IY-P型(图一)平板式翼形测风装置，它是由半圆形板和一段平板组成:IY-S型(图二)三曲线式翼形测风装置它是由三段不同曲率半径的弧形板和一段直板组成;Y-Y型(图三)圆风道测风装置，它是由二个全机翼形交叉组焊在圆形风道内而成。当气流流经机翼测量装置时，在翼形表面产生绕流，驻点A和弦点B之间产生压差(图四)。该压差与风道内的气体流速(或流量)之间呈一定的系数关系。

四、安装注意事项

1、在安装之前应对装置进行全面检查，注意各部件是否完全，有无损坏和变形，发现问题应及时处理;检查取样管和传笛形管内有无杂物，如有杂物应予以清除干净;检查排尘螺帽是否拧紧，以免漏气影响测量的准确性。

2、安装时应注意不得碰撞，以免损坏机翼叶板和两端压引出管。3、本装置属于风道中的一段，在安装风道时可将装置同风道一起组装。也可按照装置设计的长度予留空间，后安装该装置。

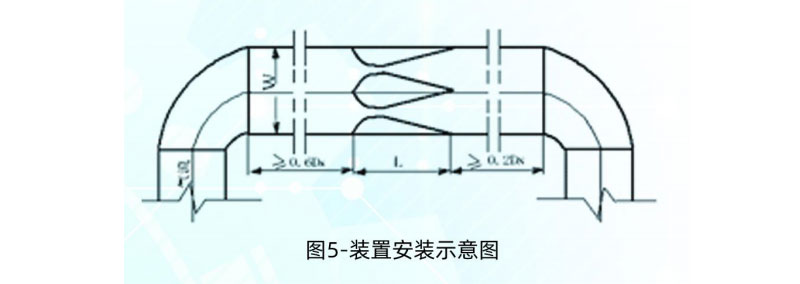

4、装置前后直管段长度应满足下面要求;(图五)装置前直管段长20.6DN，装置后直管段长20.2DN。矩型风道DN值为DN=(2.W.H)/(W H)(W为风道截面宽，H为风道截面高)。

5、本装置安装时必须使翼型元件的顶端A(全压取样孔)正着介质流向，不得偏斜。

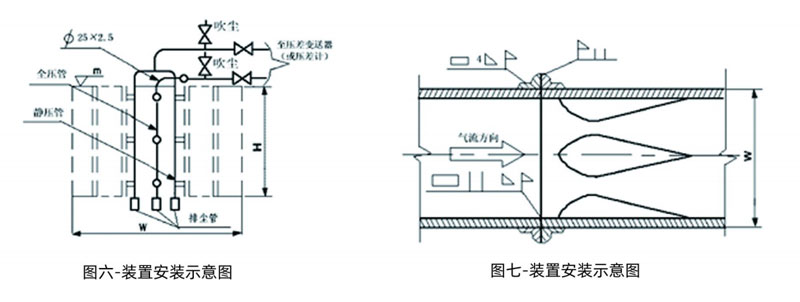

6、传压笛形管至压差变送器之间，根据设计要求，由现场安装阀门供吹扫传压笛形管使用。“图六)

7、本装置与风道之间采用法兰焊接，调整风道上的活动法兰使之与本装置上的法兰对齐，用螺栓紧固，从法兰里面将两个法兰焊接在一起(风道截面较小的可以从法兰外面焊接)，然后将法兰焊接在风道上。焊接要严密，不得漏风。(图七)

五、维护与检修

      定期清扫传压笛形管内灰尘杂物，保证取样管和传压笛形管畅通。注意清扫完毕后必须拧紧排尘螺帽。当发现装置的压差信号异常时，应立即检查排尘螺帽是否松动或脱落;检查传压管与差压变送器之间管道是否堵塞或损坏;检查取样是否堵塞。

六、配套附件装箱

七、订货须知

      本厂生产的JY-P(S、Y)型风量测量装置是根据用户提供的技术参数进行设计的。订货日请注明型号，并应提供下列数据：

如有特殊要求请加以说明，我们将尽力予以满足。
