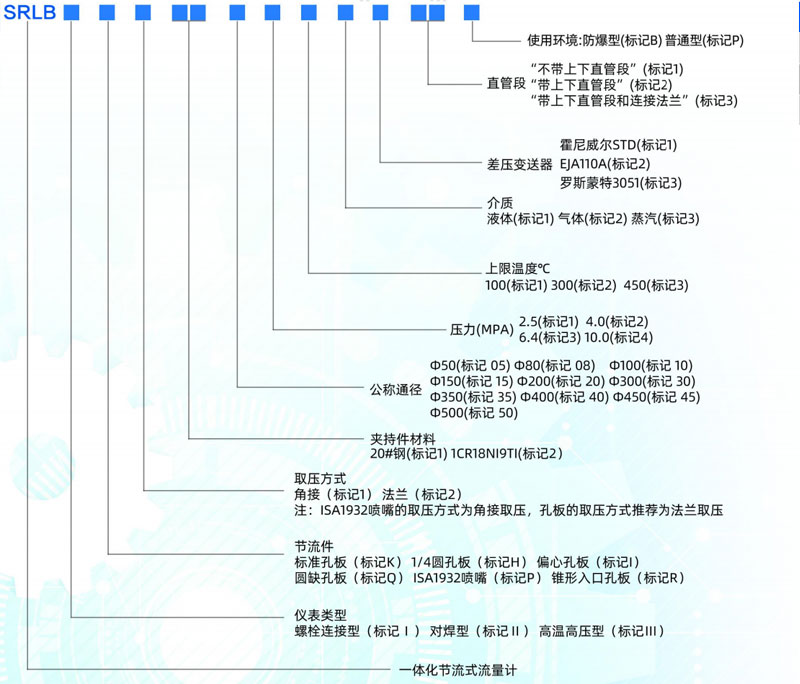

SRLB一体化节流式流量计

SRLB一体化节流式流量计是将节流装置和差压变送器做成一体,差压变送器与流量显示设备通过模拟信号(4~20mA)或数字信号(HART协议)的通讯,构成流量检测系统。

特点优势

>>喷嘴节流件阻力损失小(在同样流量和相同B值情况为孔板的60%左右);喷嘴与孔板相比没有孔口钝化的问题,并且耐冲击不易变形;
>>喷嘴节流件的检定周期长(4年);
>>定值(孔径定值)节流件互换性好,降低了节流件造价;
>>由于采用了防冻式隔离器大大缩短了引压管长度,故障率低,动态特性好;
>>配置普通差压变送器和普通流量显示设备的一体化节流式流量计在流量或管道工况发生变化时,在不更换节流件的情况下,采用《LG-94-01版节流装置设计计算及管理软件》重新计算出流出系数C、可膨胀系数、满度差压值(或满度流量值)重新修改流量显示设备的设置和调整差压变送器量程;
>>配置智能型差压变送器的一体化节流式流量计,可实现宽量程检测,流量测量范围度可达10:1或更宽。

订购热线:15615417995

立即采购
产品详情

一、概述

      SRLB一体化节流式流量计是将节流装置和差压变送器做成一体,差压变送器与流量显示设备通过模拟信号(4~20mA)或数字信号(HART协议)的通讯,构成流量检测系统。本系统采用数字通讯方式(HART协议)流量测量范围可达10:1或更宽。一体化节流式流量计继承了节流式流量计介质适应性好(液体、气体、蒸汽通用)、无运动部件、毋须实流标定(可采用几何测量方法进行干校验)、耐高温高压、耐冲击不易变形等优点。同时本系统设计了防冻式隔离器,仪表不需保温、伴热及冷凝器,使结构更为合理,便于安装,大大减少了维护量。

      一体化节流式流量计可采用多种节流件,本公司优选的节流件为符合1S0 5167-1和GB/T 2624-93的ISA 1932喷嘴(以下简称喷嘴),其主要特点及功能如下:

      ●喷嘴节流件阻力损失小(在同样流量和相同B值情况为孔板的60%左右);喷嘴与孔板相比没有孔口钝化的问题,并且耐冲击不易变形;

      ●喷嘴节流件的检定周期长(4年);

      ●定值(孔径定值)节流件互换性好,降低了节流件造价;

      ●由于采用了防冻式隔离器大大缩短了引压管长度,故障率低,动态特性好;

      ●配置普通差压变送器和普通流量显示设备的一体化节流式流量计在流量或管道工况发生变化时,在不更换节流件的情况下,采用《LG-94-01版节流装置设计计算及管理软件》重新计算出流出系数C、可膨胀系数、满度差压值(或满度流量值)重新修改流量显示设备的设置和调整差压变送器量程;

      ●配置智能型差压变送器的一体化节流式流量计,可实现宽量程检测,流量测量范围度可达10:1或更宽。

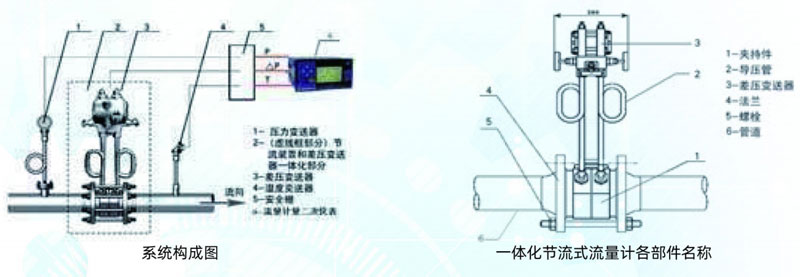

二、系统构成


三、特点

      ●用户熟悉,标准节流装置遵循国家标准GB/T2624-93设计加工;无可动部件,可靠性高。

      ●一台流量计可用于检测流量、差压、压力和温度等参数。

      ●一体化结构:集节流件、温度传感器、三阀组、压力和差压变送器等于一体,用户安装使用方便。

      ●取消传统差压式流量计引压管路,简化了安装,节省了安装时间和费用、减少泄漏和用户的维护量。

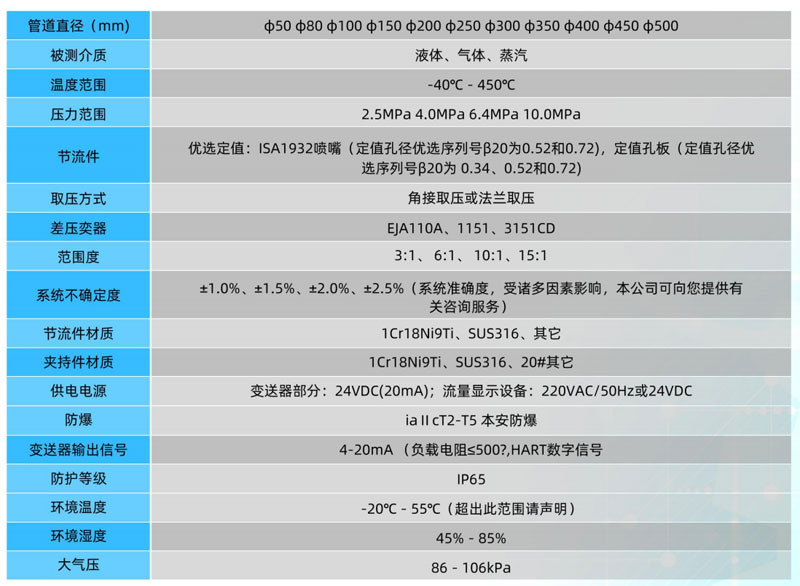

四、主要技术指标

      ●公称通径

      标准节流装置:DN50-DN400

      非标准节流装置:DN15-DN1200

      ●取压方式:角接取压、法兰取压和径距取压。

      ●公称压力:-0.1-42Mpa。

      ●电源电压:24V.dc。

      ●智能差压变送器:输出:4-20mA.DC或数字信号)总量误差: 1%- 1.5%F.S。

      ●被测介质:液体、气体(包括天然气)、蒸汽。被测介质温度:-160-600°C

      ●安装方式:水平或垂直。

      ●防爆等级:dIBT4、ialCT4-6;防护等级:IP67

      ●表头:盲表和数显表两种

      ●电气接口:1/2-14NPT;M20x1.5

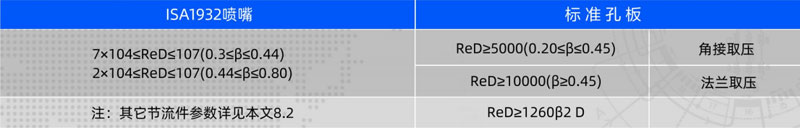

五、流量范围

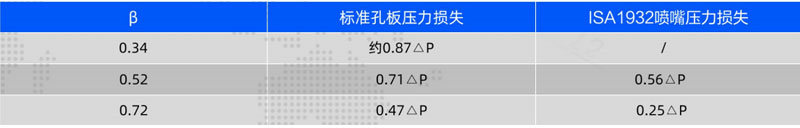

六、压力损失

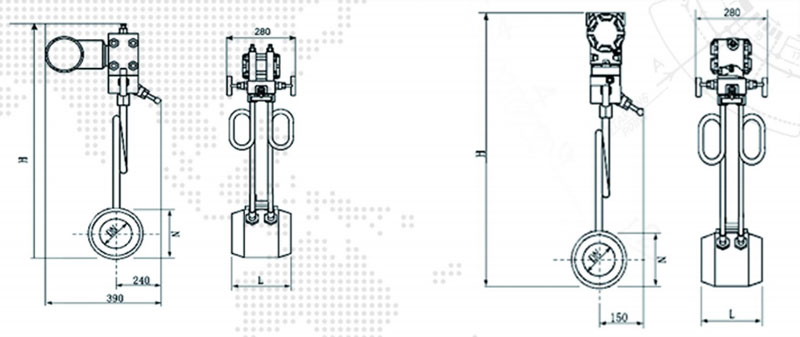

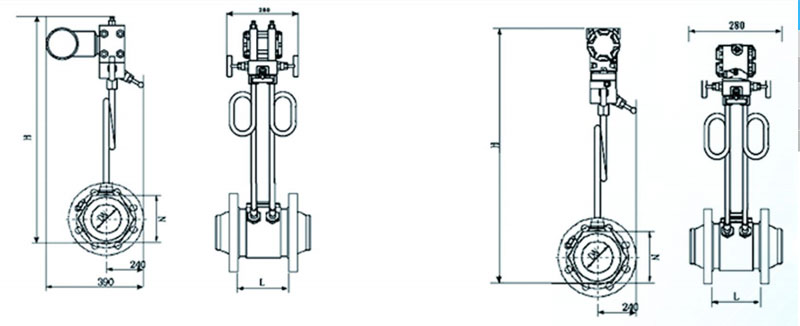

七、流量计结构类型

(1)螺栓连接型一体化孔板流量计

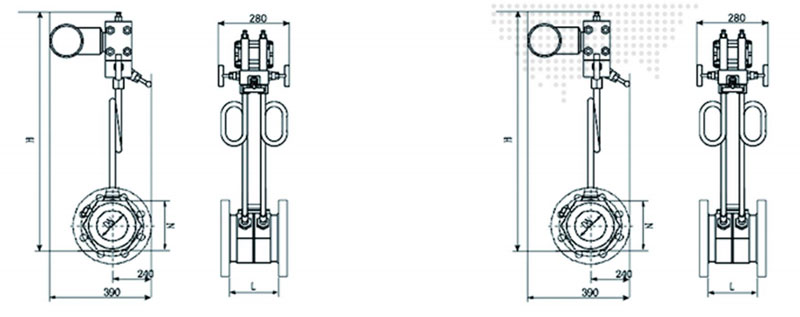

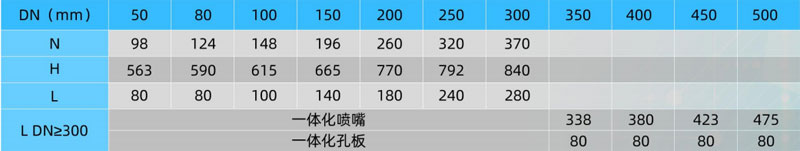

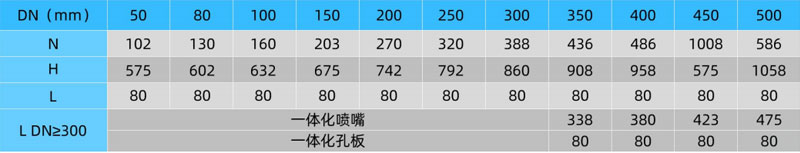

螺栓连接型一体化孔板流量计外形尺寸(≤2.5MPa)


(2)对焊型一体化孔板流量计

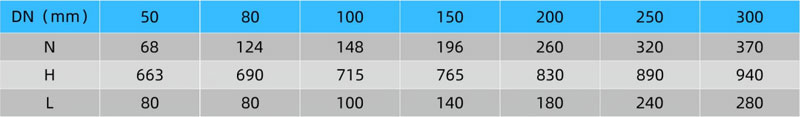

对焊型一体化节流式流量计外形尺寸(≤2.5MPa)


(3)高温高压型一体化节流式流量计


高温高压型外形尺寸(4.0MPa,450℃)


八、流量计使用条件及安装要求

1.流体条件

流体必须充满并连续地流经管道。

流体应是均匀的、单相的或可以认为是单相的。

流体流经孔板时,不发生相变

流体流经孔板以前,其流速必须与管道轴线平行,不得有旋转流或脉动流。

2.管道条件

测量段管道应是直的、等截面园形管道,管道内壁应光滑平整无沉积物。

3.安装、使用要求

流量计可以安装在水平或垂直管道上,安装时必须注意流体流向与流量计箭头标示方向一致。

测量管段内所有密封垫片,夹紧后不得突入管道内,否则会使流速紊乱,影响测量精度。

流量计前后要有足够长的直管段(详见附录1)

在新铺设的管路上安装流量计时,应在清扫管线之后再安装。

九、流量计的安装

      SRLB型智能孔板流量计,依据被测流体物性的不同,而有相应的安装方式。这是考虑到差压变送器感压器件的耐温及防止空气滞留、杂质沉积等因素的要求而确定的。依据上述要求,结合现场管线实际布局,选择合理的安装方式。

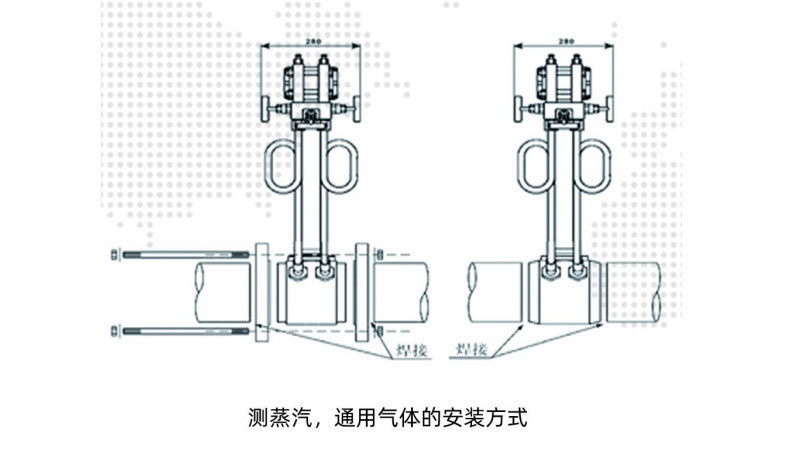

1.测量蒸汽

垂直管道

对夹式流量计的变送器可置于任一方位,以利于观察、维护方便为准。


水平管道

一体化孔板流量计的变送器应置于管道上方或倾斜上方。

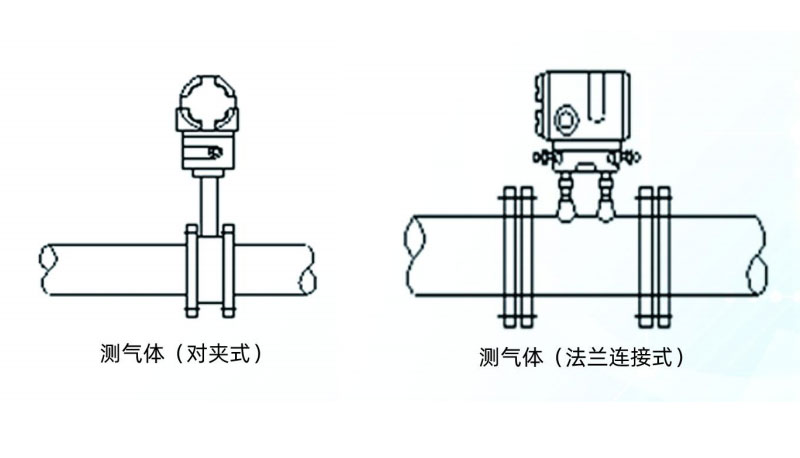

2.测量气体

● 垂直管道

      流量计可置于任一方位,以利于观察、维护方便为准。

● 水平管道

      由于被测气体中难免会含有一些水份或杂质,为防止杂质的沉积堵塞取压管或因水份的存在而产生两相,因此,在水平管线上,流量计必须置于管道的上方或倾斜上方。当测量高于100℃的过热气体时,取压管应设置散热器,以保护变送器的感压元件。

3.测量液体

垂直管道

      流量计可置于任一方位,以利于观察、维护方便为准。


水平管道

      由于被测液体中,难免会有气体混入,流体流经孔板后,由于减压作用,含在液体中的气体会析出气泡,因此,不要将流量计置于水平管线上方,以防止微量气泡会经取压管滞留在变送器的感压元件处,此时的差压就不是液体的真实差压,而是含有压缩气体的差压,无疑会影响测量的准确性。当被测液体比较洁净,无杂质存在时,可将流量计置于管道下方或倾斜下方。即使取压管内有汽泡析出,也可经取压管排入管道中。如安装条件受到限制时,也可将流量计置于管道上方或倾斜上方。变送器上有针型排污阀。如有气泡析出时可从此处排出。

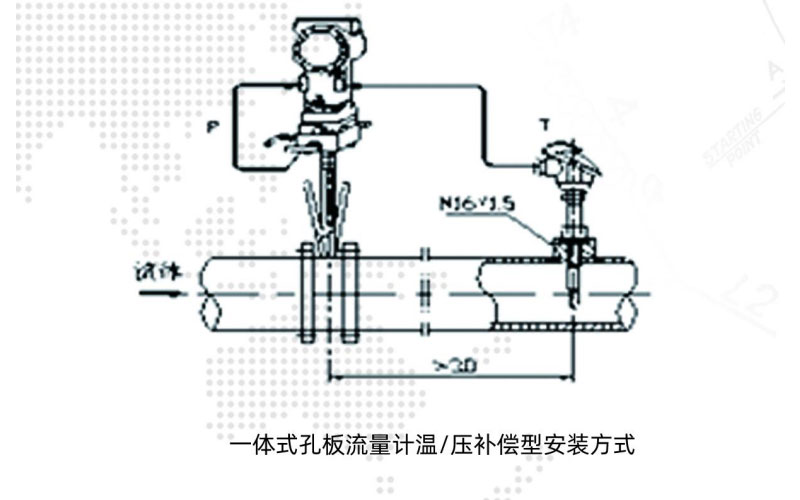

4.温/压补偿型流量计温/压补偿型流量计由孔板取压装置,温/压传感器及智能差压变送器等部分组成,温度传感器的插入深度,由管径大小决定。安装方式见。

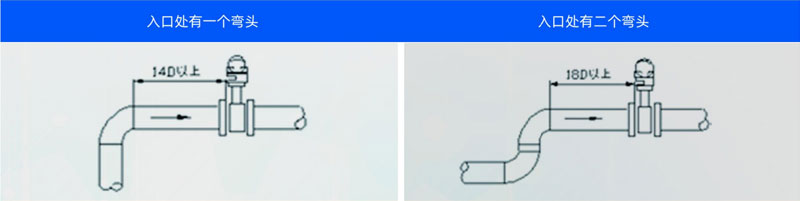

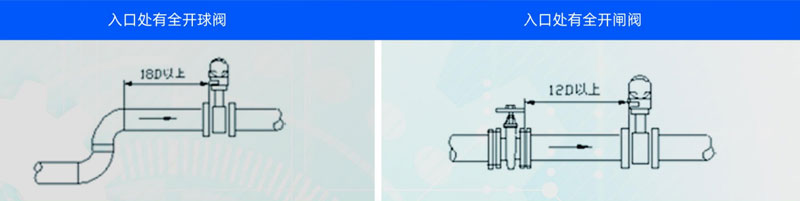

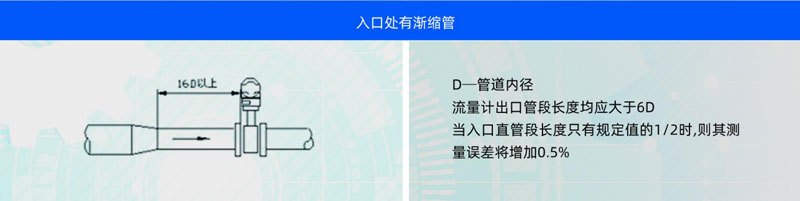

流量计前后最短直管段
