一、概述

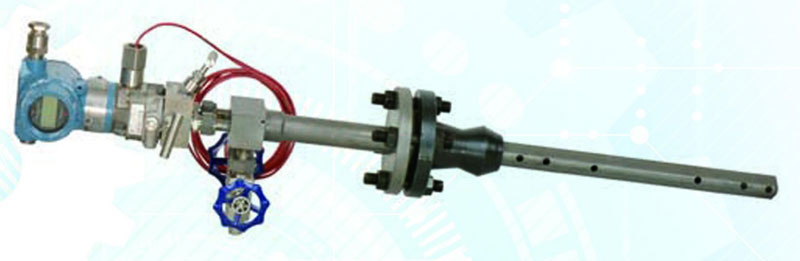

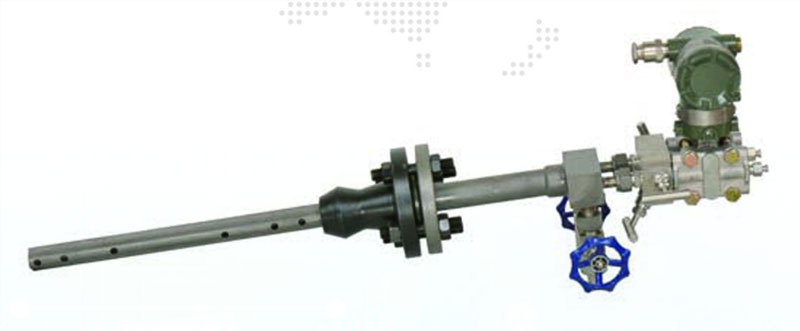

      德尔巴流量计是运用差压式皮托管的工作原理，插入式的安装方法，设计生成的一种流量计。均速管德尔巴流量计是由检测杆，取压口和导杆组成，他横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，分别有总压导压管和静压导压管引出。根据总压与静压的差压值，计算流经管道的流量。

二、测量原理

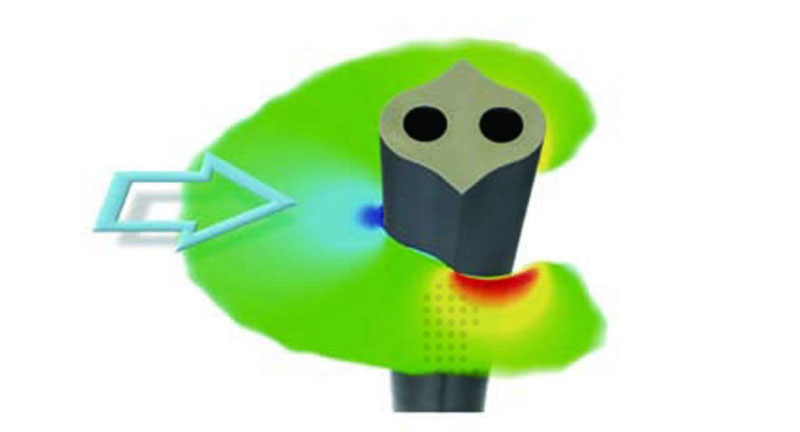

      均速德尔巴流量计采用曲面设计，截面本身是对称的曲面分为三部分如(右图)，迎面部分为平滑段，使探头平滑地与介质接触，第二部分为加速段，将介质的流速平均加速三倍，通过增加与介质的接触面，提高迎流段的压力;第三部分为高低压分界尖峰，突然阻力消失在探头后面形成低压区，实际的彩色速谱可以充分的反映介质流速的变化，所以说均速德尔巴流量计探头的设计满足了压损小和差压大的要求。

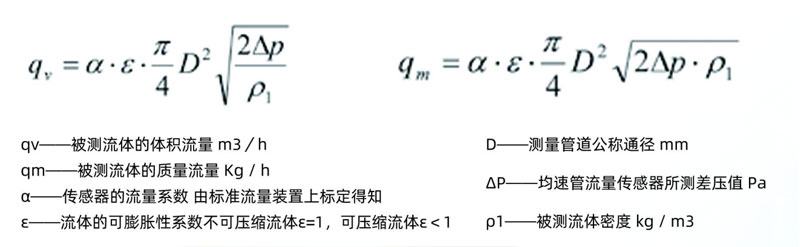

均速德尔巴流量计的流量计算公式式中：

三、特点

1、广泛用于各种干燥或着潮湿的气体，液体，蒸汽等介质的测量

2、探头材料有 不锈钢(1.4571，标准探头);1.4828(耐高温材料)和哈氏C4合金专门针对各种强腐蚀性介质)

3、低压孔径为8mm，防堵性能良好。

4、探头截面对称，可以双向测量。

5、管道动力损失小。

6、安装工作量小，一体化 分体安装自由选择。

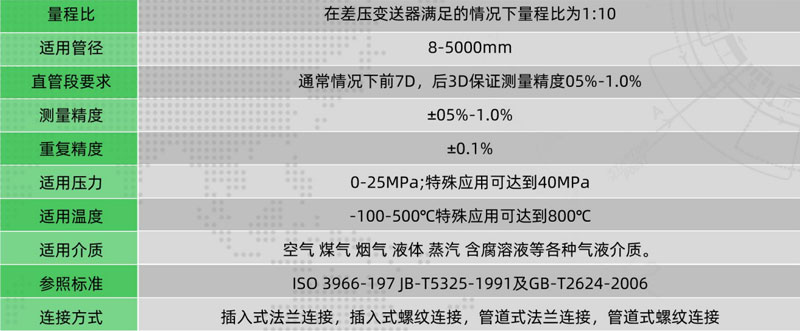

主要技术参数

      智能德尔巴流量计为我厂实用新型流量计。他在工业领应用广泛，如冶金、电力、石油、化工等行业。它适用的流体种类繁多，几乎囊括了所有较为洁净的流动介域。譬如普通蒸汽、一般性气体和水相当粘度的液体的计量均可选择智能德尔巴流量计结构简单，安装方便，只需在管道开一个Ф28mm的孔，把智能德尔巴插入至管道中，通过焊接或法兰与管道连接即可。一般气/液体普通蒸汽工况，推荐选择普通智能德尔巴流量计。

      德尔巴多变量一体化型。适用于介质需要温压补偿的场所。其特点是通过一台多变量变送器即可做到，对介质温度、压力、差变信号的同时提取。同时进行流量计算，直接输出流量值到达DCS PLC或回路调节器等控制装置中进行各种处理后送给执行机构完成回路控制，减少了变送器的数量，方便了安装，提高了可靠性和测量准确度。

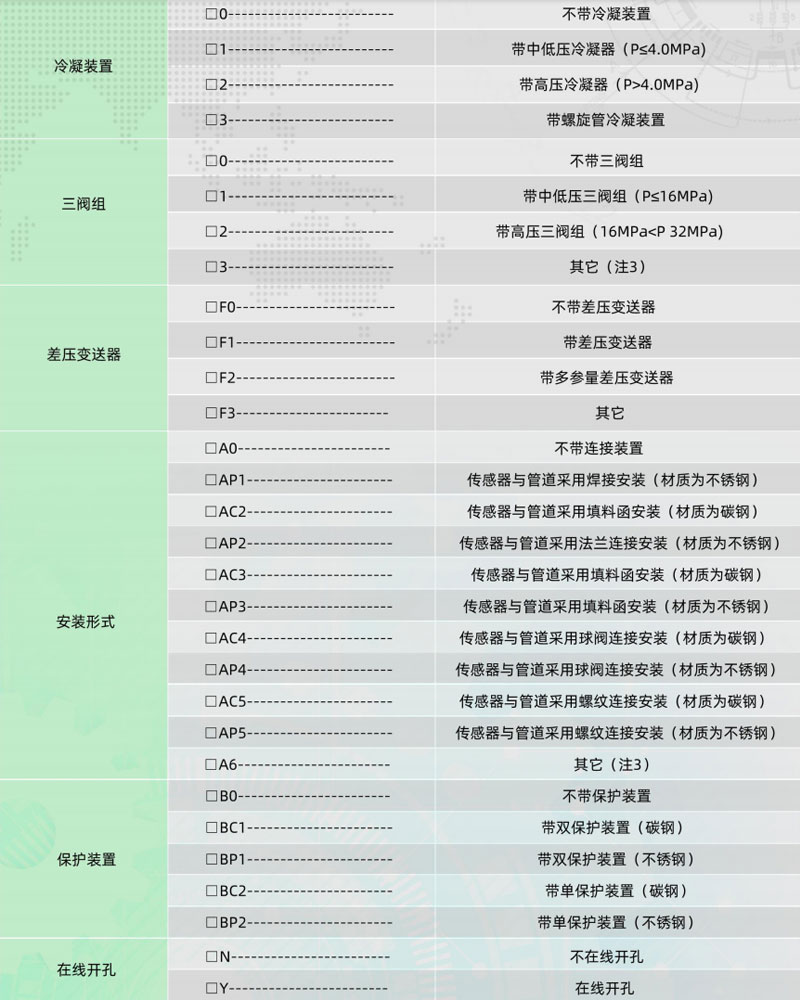

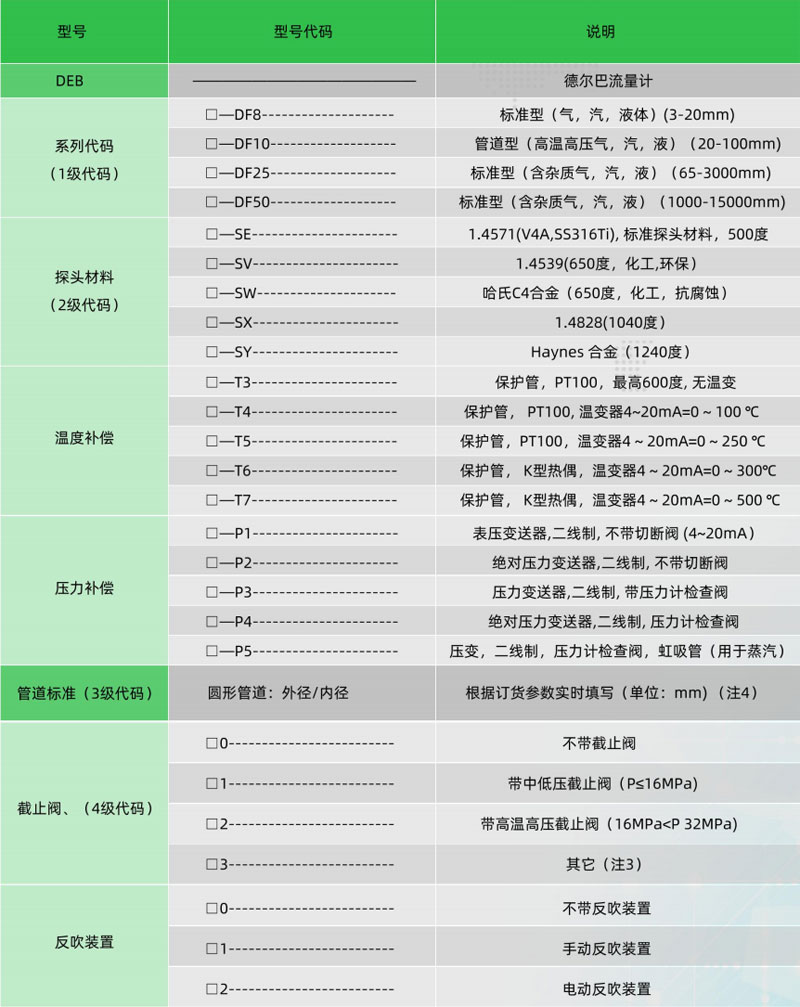

四、选型一览表

五、安装注意事项

首先介绍插入式(巴类)流量计的安装要求

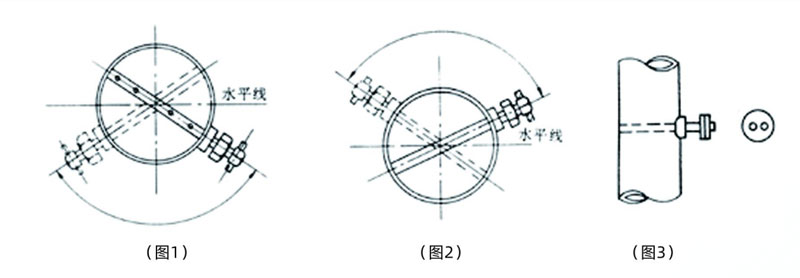

      这种流量计可以安装在管道的任何平面上(水平、垂直和倾斜等)，在安装中需考虑测量介质对引压管线的影响。(1)测液体的流量 对于垂直管道，流量计可安装在管道水平面，沿周围360°的任何位置上。而对于水平管道，流量计的引压接头必须位于管道中心线以下，如图1所示。

      (2)测气体的流量 对于垂直管道，流量计可安装在管道水平面，沿周围360°的任何位置上。而对于水平管道，流量计的引压接头必须位于管道中心线以上，如图2所示。

      (3)测蒸汽的流量 对于垂直管道，流量计可安装在沿管道周围的水平面上，应注意两个正负压引压接头应处于同一个水平面上，如图 3所示。

传感器与差压计(差压变送器)

      下面以M3的安装为例介绍安装步骤。

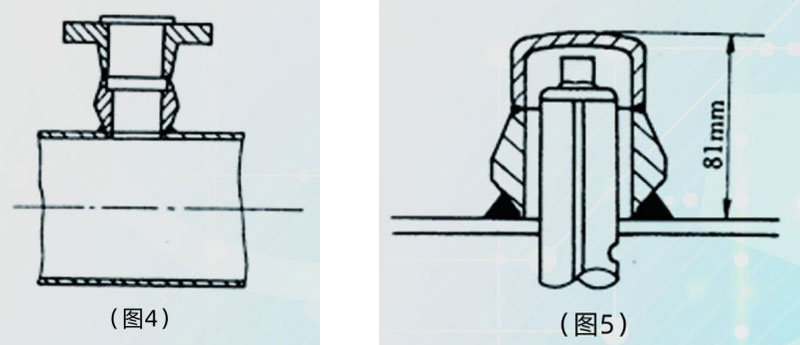

      在管道上焊一个直径为62mm，长为100mm的短管(见图4)。短管的轴线应垂直于管道轴线。

      将法兰安装座颈部对准短管，调整其位置使其法兰上的流向箭头指向流体流动方向，并使其轴线垂直于管道轴线。把法兰安装座焊在短管上。

      对于大口径，如流速较高，为加强安装刚性，应在管道的另一侧安装支撑座(如图5)用一根软线，通过已焊安装短管中心，并垂直于管道轴线绕管道一周。对折线即为支撑座的中心。在此烧一个直径为中62mm的圆孔，点焊上支撑座。将插入式(巴类)流量计探头由安装短管穿过管道仲进支撑座，应使插入式(巴类)流量计端部与支撑座侧壁间隙均匀，否则可调整支撑座位置，然后把支撑座焊在管道上，安装完成。

      在大中径高温情况下，应考虑温度膨胀的问题，在均带管端部与支承座底部之间应有一定的间隙。如温度超过90℃，管径为1.5m时间隙应不小于19mm，当管径达到3m，间隙应不小于38mm，其余类推。

在差压式流量计中插入式(巴类)流量计要求的必要直管段长度(如表所示)是比较短的，这是此类流量计的一个优点。

      如发现ISF测量示值有明显偏差可由以下一些方面进行检查。

      (1)安装方向不正确 威力巴的总静压孔的方向与流体方向关系密切，除安装偏角较大外，是否把总静压孔装反了亦应注意。

      (2)管道内径 前面谈过检测杆长度与管道内径不符合亦会带来许多问题，这里不再重述。

     (3)输出差压信号过低 差压信号如低于正常值很多，应考虑引压管线及其附件是否有泄漏，或均速管总压孔堵塞等(4)输出差压信号过高 输出差压高于正常值很多时有可能静压测孔堵塞，输出不是差压而是静压值。
