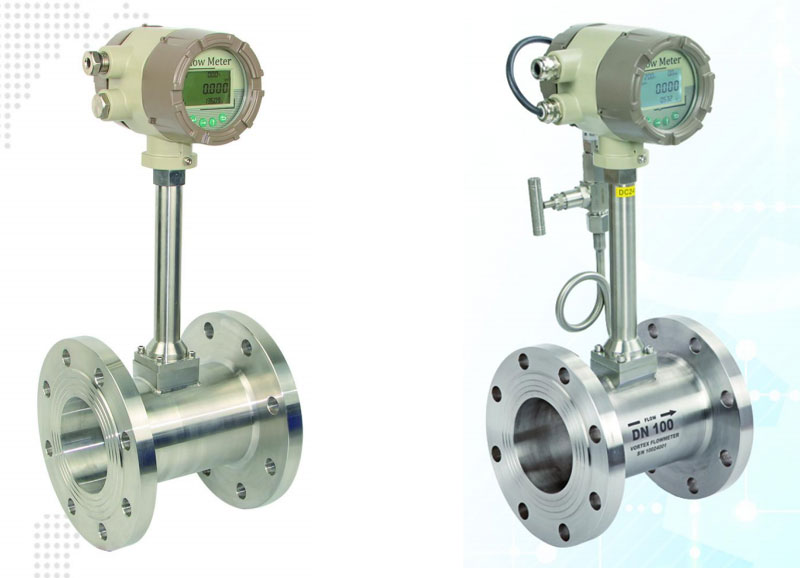

一、概述

      SER-UB型系列涡街流量计是利用流体卡曼原理研制而成的新型流量计。该系列流量计具有结构简单，可靠性强，准确度高，重复性好，流量范围与温度范围大，压力损失小，抗振动，耐老化等特点。采用引进日本横河原件组装成数百台流量计经用户使用证明:本流量计已达到日本横河同类产品的技术指标。本压电元件指标:压电数dz53*10C/N，介电常数19，居里温度Tcx490℃，平行度≤5μ。

      本公司开发的电容式涡街流量计其独特的内部结构使探头具有良好的抗震性能和可测最小流量，大大提高了耐振性。探头电容极板基本采用进口陶瓷在一千多度的高温下成型，故抗高温特性好，核心部件的工艺、结构与国内外检测元件有着本质上的差异，可靠性更高。

      智能变送器和智能传感器具有气、液通用性，通频带自动跟踪，无须电位器或拨动开关调整频带和灵敏度，无零飘移，量程自由设定，真正实现了现场免调试。该电路对不同震动频率有抑制作用，增强抗震性能、有线性化功能特别适用于炼钢厂，焦化厂等环境的使用。

      SER-UB型系列流量计可广泛应用于油田、石化、冶金、医药、造纸及城市供水、供热等行业。

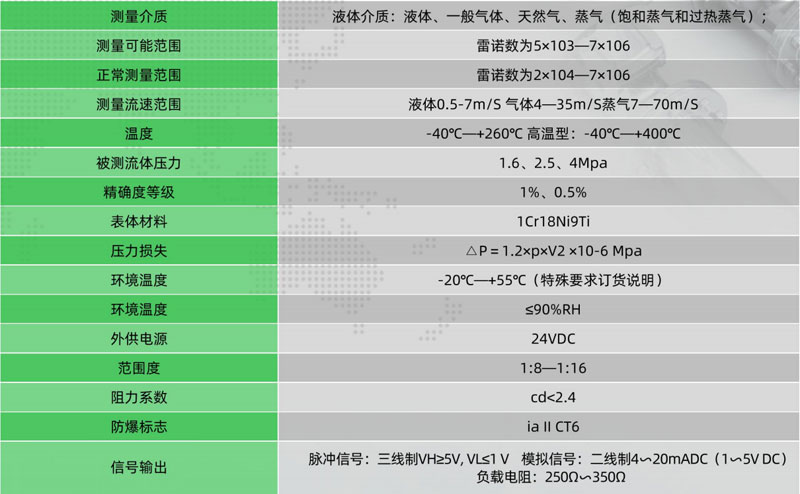

二、主要技术参数

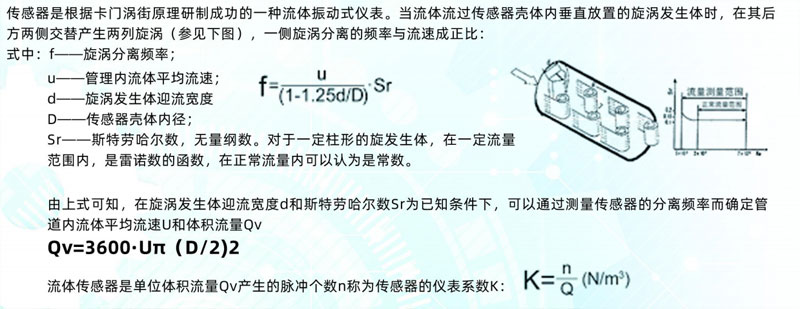

三、工作原理

      由旋涡产生的交变力作用在探头体上，使其内部埋设的压电元件产生电荷频率信号，经检测电器处理后，输出与体积流量成正比的脉冲信号，或者换成标准信号输出。配接流量显示仪及温度、压力传感器后，可进行各种参数的运算、显示和累计等。

四、仪表的选型

(一)选型的考虑

(1)根据被测介质正确选取用合适的流量计，以获得尽可能高的测量准确度和尽可能大的流量测量范围。

(2)流量应满足被测介质的温度和压力 的变化范围。

(3)当两种通径的流量计都可适用的情况下，如果对压力损失没有特别要求，一般应选用通径较小的流量计。

(4)必要时应用下式计算最大流量下压力损失。

式中：△P-压力损失(Pa)

P-工作条件下介质密度(Kg/m3)V-管内的介质平均流速(m/s)

当被测介质为液体时，为防止出现气蚀和气化，流量主处的介质压力应满足下式的要求》P>2.6AP 1.25PS式中:P-流体绝对压力(Mpa)。

(二)口径的选择

本流量计测量的是工况状态下的体积流量，当提供的流量参数为质量流量或标准状态下的体积流量时，必须先换算到工况体积流量，然后根据相应介质流量范围选定流量计口径。

(1)质量流量换成体积流量计算方法：

式中:Q-体积流量(m3/h)G-重量流量(Kg/h)r-被测介质密度(Kg/m3)(2)标准状态下的气体体积流量换算为工况体积流量计算法：

式中:Q-气体工况体积流量(m3/h)0标-标准状态下体积流量(m3/h)

P实-工况下流量计处测的绝对压力(0.101325Mpa)

T实-工况下绝对温度(293.15K)

(三)选定口径后的流速成应符合下列要求：

(1)要测量的工况最大体积流量对应的最大流速应满足；

a.被测介质为气体时应小于34m/s,

被测介质为液体时应小于7m/S;b.

c.被测介质为蒸气时应小于70m/S

(2)要测量的工况最小体积流量对应的最小流速应满足雷诺数下限流速：计算方法按下式：

式中:VminRE-下限流速(m/S)Rmin-雷诺下限

U-运动粘度(m2/S)

DN-流量计通径(mm)

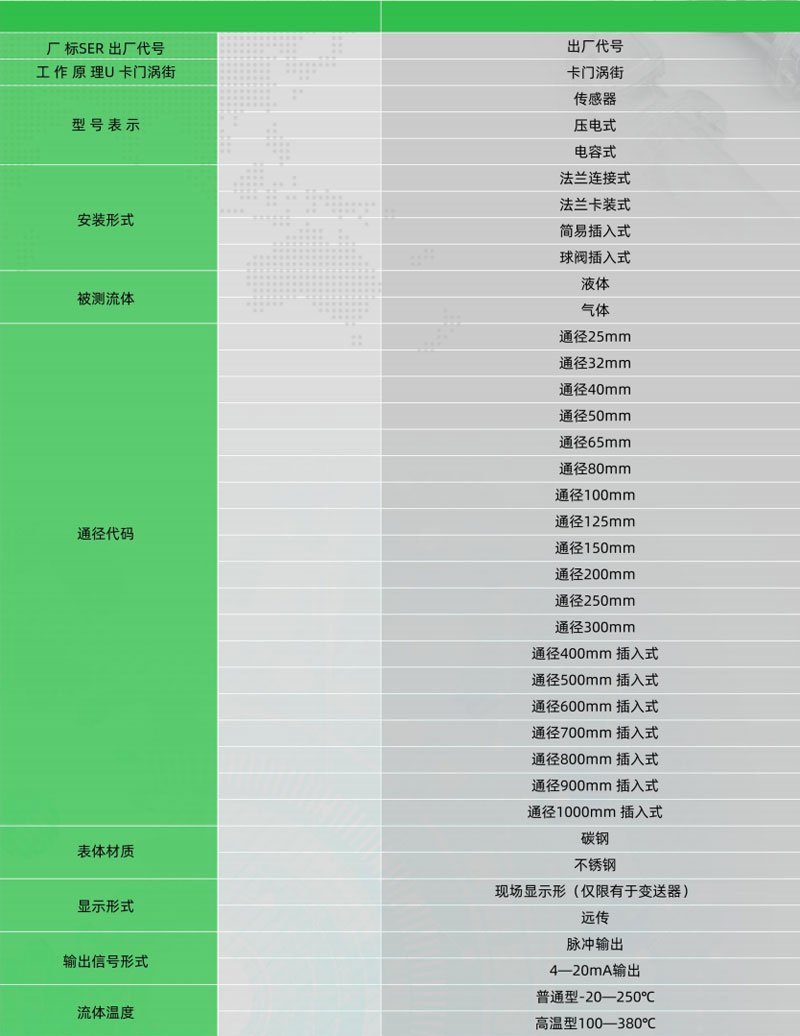

五、型号说明
